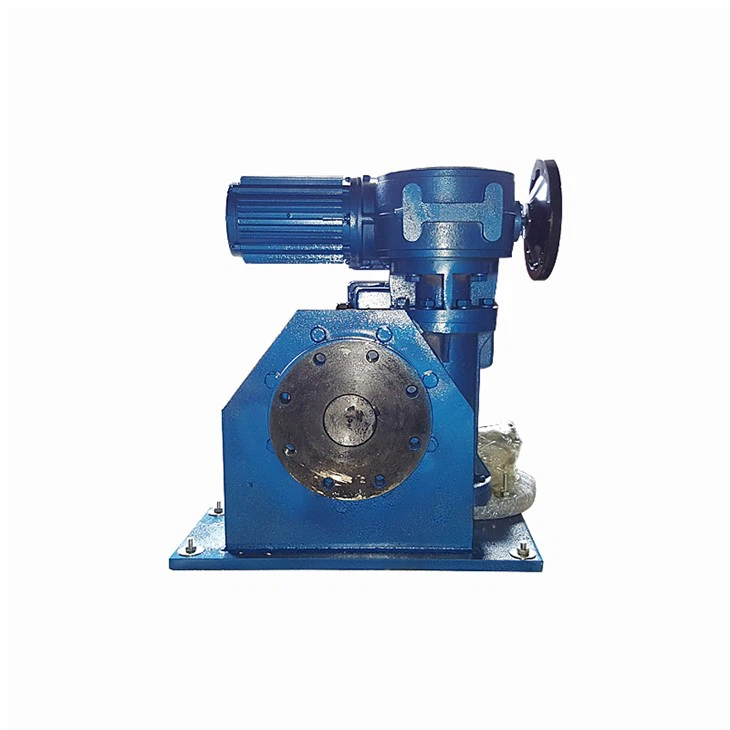

Actionneur de vanne à guillotine électrique multitour ZD250-12 ZD250-20

Description de l'actionneur

Les actionneurs électriques de la série SD sont fabriqués par notre société et les principaux composants sont importés. L'actionneur électrique de la série SD est le dispositif de contrôle terminal du système de mesure et de contrôle des processus industriels. Il peut convertir le signal de commande (signal analogique ou signal intermittent) du système en sortie de déplacement (déplacement angulaire, déplacement multitour ou déplacement linéaire) de la partie de sortie. Le couple ou la force est utilisé pour contrôler la position de la pièce d'arrêt dans la vanne ou d'autres mécanismes de réglage, de sorte que le fluide contrôlé fonctionne selon l'état spécifié par le système.

Détails internes

En utilisant une technologie de compression intégrée raisonnable, la puissante fonction d'intégration du système se reflète pleinement dans la large gamme de fonctions du produit, et moins de composants électroniques et de connexions électroniques complexes sont utilisés pour garantir que l'actionneur électrique présente un degré élevé de fiabilité de contrôle électronique.

L'arbre de sortie de l'actionneur électrique de la série FRYSD adopte une conception cannelée et la position du bras de sortie peut être ajustée arbitrairement en fonction du degré d'ouverture et de fermeture et de la position de la vanne, ce qui est pratique pour le fonctionnement.

L'actionneur est équipé d'un volant à main, de sorte que lorsque l'alimentation électrique est coupée, le volant à main peut être tourné pour contrôler les actions d'ouverture et de fermeture. Lorsque le volant à main doit fonctionner, le volant à main peut être tourné dans la direction de l'axe du volant à main. L'opération est terminée par l'embrayage automatique du volant à main, le volant à main ne tourne pas lorsqu'il est électrique.

Caractéristiques de la structure

L'actionneur électrique à réglage proportionnel discret est en fait composé de deux parties : un actionneur à commande à distance et un localisateur de position GAMX-20 installé indépendamment.

Le localisateur de position GAMX-2000 de l'actionneur électrique à réglage proportionnel intégral est installé sur la partie puissance de l'actionneur pour former un tout.

L'actionneur électrique de télécommande est contrôlé par le signal du commutateur (relais) pour contrôler le déplacement de la partie de sortie, et la partie de sortie arrête de bouger lorsque le commutateur est réinitialisé.

Le principe de l'actionneur électrique de type marche-arrêt (à deux positions) est fondamentalement le même que celui du type à télécommande, car le type d'interrupteur (à deux positions)

données techniques

Caractéristiques de la structure

1.Signal d'entrée : 4-20mA ; 1-5VDC ; 0-10mA ; 0. 5-2.5VDC ; signaux d'impulsion et de niveau 24 V.

2. Canal d'entrée : 2 impédance : 250 Ω

3.Limite d'erreur de base : 1 %, ± 2,5 %

4. Différence de rendement : inférieure ou égale à 1,5 %

5. Zone morte : 0.5 à 3 % réglable en continu

6. Caractéristiques d'amortissement : Inférieur ou égal à 1,5 demi-cycle

7. Niveau de protection : IP65 (IP67 en option)

8. Antidéflagrant : Marque antidéflagrante : ExdII C T4

Les canaux d'entrée et de sortie sont optiquement isolés

9. Température ambiante : -25 degré ~ +70 degré Humidité ambiante : < 95 %

10. Alimentation : 220, 240, 380, 400, 415, 440, 500 (± 10 %) / 50 Hz

220, 230, 240, 380, 460, 480, (± 10 %)/60 Hz

11. Actionneur multistandard :

Le système de travail S2 dure 15 minutes, le taux de durée de connexion est inférieur ou égal à 30 %, la fréquence de démarrage est inférieure ou égale à 600 fois/heure

Taux de durée de connexion du système de travail S4 inférieur ou égal à 50 %, fréquence de démarrage<1200times/hour

12. Insulation resistance:Between the power terminal and the chassis>50MΩ; between the input terminal and the chassis>50MΩ; between the power terminal and the input terminal>50MΩ

13. Résistance à l'isolation : 380 VCA pour l'alimentation, 2 000 V entre les bornes d'alimentation et le châssis, 50 Hz ;

Avantages

Service client

Sélection du modèle

Les performances des vannes électriques, des vannes anti-inondation électriques et des amortisseurs électriques dépendent du choix correct de l'actionneur en termes de vitesse de rotation et de couple. La rentabilité est également un facteur important lors du choix d'un actionneur. FRY est prêt à aider les clients dans tous les processus nécessaires.

Alimentation électrovanne

FRY fournit des actionneurs. Si le client le souhaite, FRY peut également fournir des vannes électriques, des vannes anti-inondation électriques et des registres électriques avec une garantie de qualité complète.

Fourniture de pièces de rechange

Les pièces détachées ainsi que les pièces d'assemblage seront livrées dans les meilleurs délais.

Fourniture de motorisation de vanne manuelle/pièces d'installation associées

Lorsqu'un client motorise des vannes manuelles ou installe un actionneur sur site, il a besoin de diverses pièces d'installation telles que des brides de montage, des supports, des leviers, des raccords, etc. FRY est prêt à aider les clients à acquérir les pièces d'installation appropriées, de la phase de conception à la phase de livraison.
