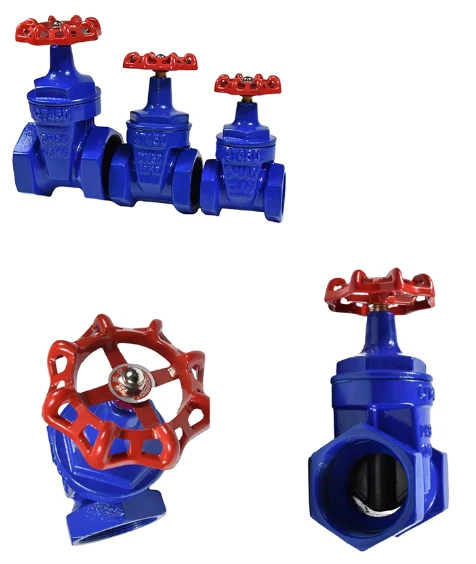

Robinet-vanne à siège résilient à joint souple à filetage femelle

product-371-342

Principe de fonctionnement

La plaque de vanne du robinet-vanne à coin peut être transformée en un tout, appelé plaque de vanne en acier ; il peut également être transformé en une plaque de porte qui peut produire une légère déformation pour améliorer son savoir-faire et compenser la déviation de l'angle de la surface d'étanchéité pendant le traitement. Ce type de porte est appelé porte résiliente.

Les robinets-vannes à joint souple sont divisés en deux types : les robinets-vannes à joint souple à tige ouverte et les robinets-vannes à joint souple à tige dissimulée. Il y a généralement un filetage trapézoïdal sur la tige de levage. Grâce à l'écrou au milieu de la plaque de porte et à la rainure de guidage sur le corps de la vanne, le mouvement de rotation est transformé en mouvement linéaire, c'est-à-dire que le couple de fonctionnement est transformé en poussée de fonctionnement. Lorsque la vanne est ouverte, lorsque la hauteur de levage de la plaque de vanne est égale à 1 : 1 fois le diamètre de la vanne, le canal de fluide est complètement dégagé, mais pendant le fonctionnement, cette position ne peut pas être surveillée. En utilisation réelle, le haut de la tige de valve est utilisé comme marque, c'est-à-dire la position qui ne s'ouvre pas, comme position complètement ouverte. Afin de prendre en compte le phénomène de verrouillage provoqué par les changements de température, la vanne est généralement ouverte en position haute, puis rétractée d'1/2-1 tour en position de vanne complètement ouverte. Par conséquent, la position complètement ouverte de la vanne est déterminée par la position de la vanne (c'est-à-dire la course). Ce type de vanne doit généralement être installé horizontalement dans la canalisation.

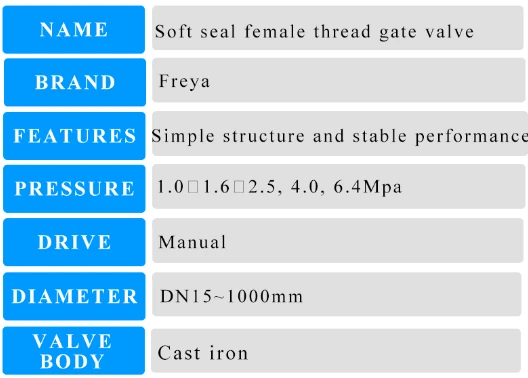

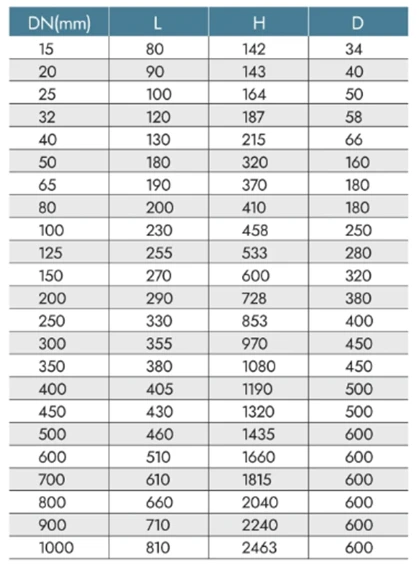

Descriptifs de produits

product-429-510
