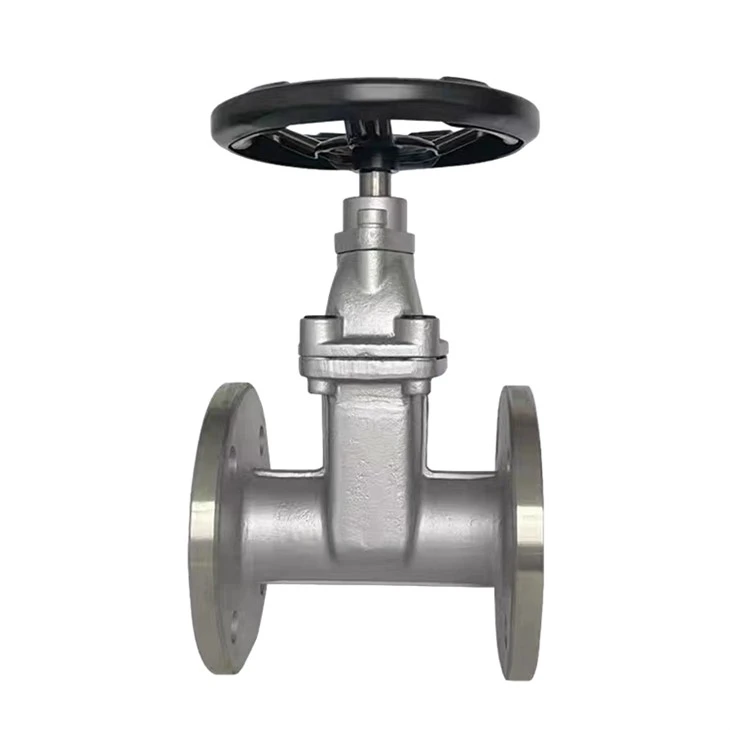

Vanne à vanne en acier inoxydable
Présentation du produit
La partie d’ouverture et de fermeture du robinet-vanne à joint souple est la plaque-vanne. La direction du mouvement de la plaque porte est perpendiculaire à la direction du fluide. Le robinet-vanne ne peut être que complètement ouvert et complètement fermé, et ne peut pas être ajusté ou étranglé. Le portail possède deux surfaces d'étanchéité. Les deux surfaces d'étanchéité du modèle de robinet-vanne le plus couramment utilisé forment une forme de coin. L'angle du coin varie en fonction des paramètres de la vanne. Le diamètre nominal est DN50 ~ DN1200 et la température de fonctionnement est inférieure ou égale à 120 degrés. La plaque d'obturation du robinet-vanne à étanchéité souple est intégralement doublée de caoutchouc et la fonction de compensation de déformation du caoutchouc garantit une étanchéité parfaite et aucune fuite. Le produit a une large gamme d'applications et peut être utilisé sur des pipelines dans diverses conditions de travail dans les domaines de la métallurgie, du charbon, de l'énergie électrique, du pétrole, des produits chimiques, des produits pharmaceutiques, de la protection de l'environnement, du traitement de l'eau et d'autres industries avec des températures de fonctionnement de -20~ 120 degrés pour couper ou connecter les supports de pipeline.
Présentation du produit
La partie d’ouverture et de fermeture du robinet-vanne à étanchéité métallique est la plaque-vanne. La direction du mouvement de la plaque porte est perpendiculaire à la direction du fluide. Le robinet-vanne ne peut être que complètement ouvert et complètement fermé, mais ne peut pas être réglé ou étranglé. Le portail possède deux surfaces d'étanchéité. Les deux surfaces d'étanchéité des robinets-vannes les plus couramment utilisés forment une forme de coin. L'angle du coin varie en fonction des paramètres de la vanne, généralement 50 degrés et 2 degrés 52' lorsque la température du fluide n'est pas élevée. La plaque de vanne du robinet-vanne à coin peut être transformée en un tout, appelé vanne rigide ; il peut également être transformé en une porte pouvant produire une légère déformation pour améliorer son savoir-faire et compenser la déviation de l'angle de la surface d'étanchéité pendant le traitement. Ce type de portail La plaque est appelée portail résilient.
Applications
Exigences générales
1. Les spécifications et les catégories de vannes à joint souple doivent être conformes aux exigences des documents de conception du pipeline.
2. Le modèle du robinet-vanne à joint souple doit être indiqué avec les exigences nationales en matière de numéro de norme. S'il s'agit d'une norme d'entreprise, la description pertinente du modèle doit être indiquée.
3. La pression de service du robinet-vanne à étanchéité souple doit être supérieure ou égale à la pression de service du pipeline. Sans affecter le prix, la pression de service à laquelle la vanne peut résister doit être supérieure à la pression de service réelle du pipeline. Chaque côté du robinet-vanne à étanchéité souple doit pouvoir y résister lorsqu'il est fermé. 1,1 fois la pression de fonctionnement de la vanne sans fuite ; lorsque la vanne est ouverte, le corps de la vanne doit être capable de résister à deux fois la pression de service de la vanne.
4. La norme de fabrication des robinets-vannes à joint souple doit indiquer le numéro de norme nationale sur lequel elle est basée. S'il s'agit d'une norme d'entreprise, le document d'entreprise doit être joint au contrat d'achat.
Qualité standard
1. Le matériau du corps de la vanne doit être principalement de la fonte, de l'acier moulé, de l'acier inoxydable et du 316L, et la qualité et les données réelles des tests physiques et chimiques de la fonte doivent être indiquées.
2. Le matériau de la tige de valve doit être en acier inoxydable (2CR13). Les vannes de grand diamètre doivent également avoir des tiges encastrées en acier inoxydable.
3. Le matériau de l'écrou est du laiton moulé en aluminium ou du bronze moulé en aluminium, et sa dureté et sa résistance sont supérieures à celles de la tige de valve.
4. La dureté et la résistance du matériau de la bague de la tige de valve ne doivent pas être supérieures à celles de la tige de valve, et elles ne doivent pas provoquer de corrosion électrochimique de la tige de valve et du corps de valve lorsqu'elles sont immergées dans l'eau.
Matériau de la surface d'étanchéité
①Les vannes à joint souple sont disponibles en différentes catégories, avec différentes méthodes d'étanchéité et exigences matérielles ;
② Pour les vannes à coin ordinaires, le matériau, la méthode de fixation et la méthode de meulage de l'anneau en cuivre doivent être expliqués ;
③Données d'essais physiques, chimiques et hygiéniques des vannes à étanchéité souple et des matériaux de revêtement en caoutchouc des plaques de vanne ;
Garniture d'arbre de vanne
① Étant donné que les vannes à fermeture souple du réseau de canalisations s'ouvrent et se ferment généralement rarement, la garniture doit être inactive pendant plusieurs années, la garniture ne vieillit pas et l'effet d'étanchéité est maintenu pendant une longue période ;
② La garniture de la vanne doit également avoir un effet d'étanchéité permanent lorsqu'elle résiste à des ouvertures et des fermetures fréquentes ;
③Compte tenu des exigences ci-dessus, la garniture d'arbre de vanne s'efforce de ne pas être remplacée à vie ou pendant plus de dix ans ;
④ Si la garniture doit être remplacée, la conception de la vanne pneumatique doit prendre en compte des mesures pour la remplacer sous pression d'eau.
