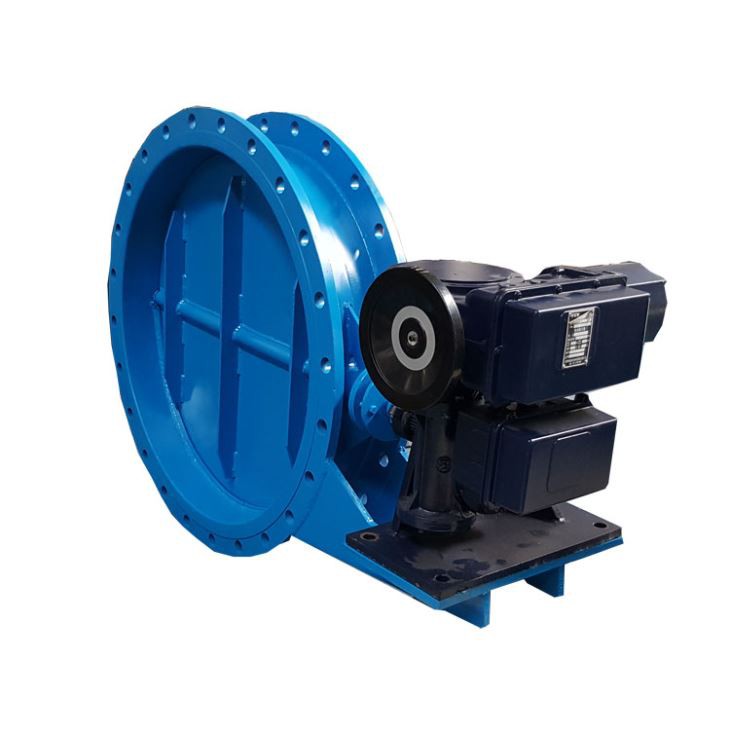

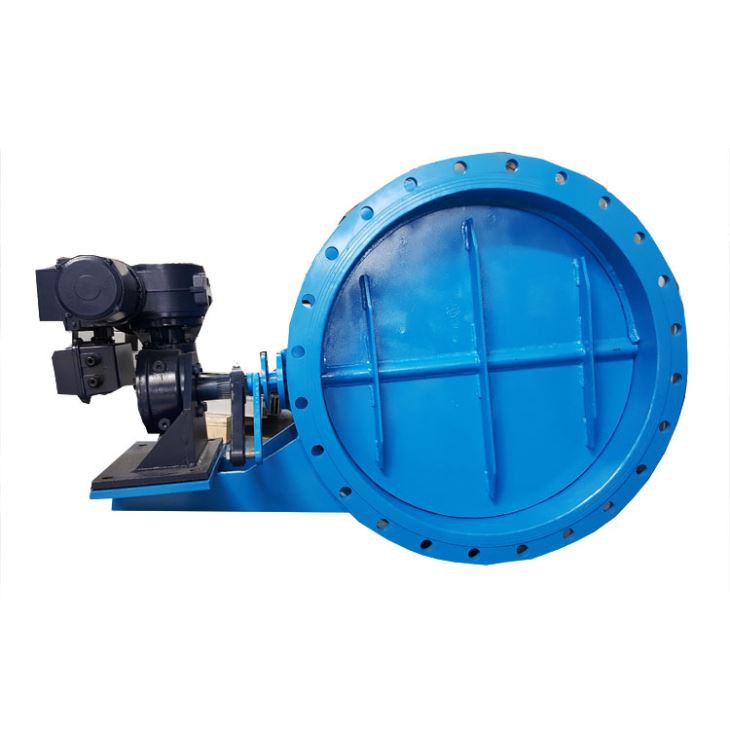

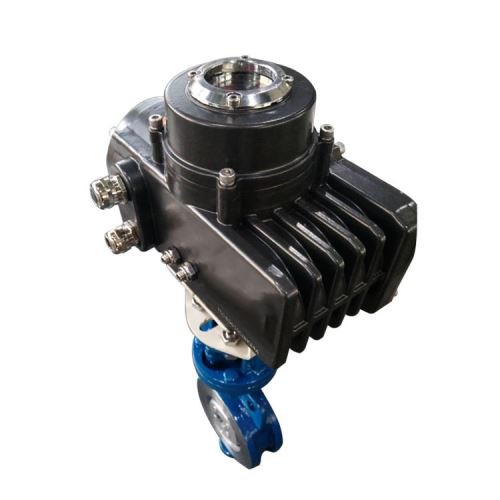

Caractéristique de performance de la vanne
Diamètre nominal DN (mm) | 50 ～ 4600 | ||
Pression nominale PN （MPa | 0,1 ～ 0,6 | ||
Matériau du corps de la valve | Q235-A | Q345 | 1Cr18Ni9 |
Matériel de Valve Plate | Q235-A | Q345 | 1Cr18Ni9 |
Température de fonctionnement (℃) | -40 345 | -40 345 | -40 ～ 600 |
Applicable Medium | Gaz poussiéreux, fumée, vent chaud, gaz | ||
Mode de connexion | Type de bride | ||
Coin plaque de soupape | 0 ～ 90 ° réglable | ||
Taux de fuite admissible | ≤ 1% 3% | ||
Actionneurs électriques optionnels | Type intégré, valeur de commutation, type de commande à distance, type antidéflagrant, type réglable intégral, type de commande divisé, etc. (Veuillez vous reporter aux informations relatives à l'actionneur pour une option spécifique) | ||
Tension | Norme nationale: 220V + 10-15% ~ 380V + 10-10% (50Hz ± 1Hz, alimentation linéaire) Le produit exporté peut être personnalisé: 110V ~ 480V (50Hz ~ 60Hz) | ||
Niveau de protection | IP55 ～ IP68 | ||
Marque anti-déflagrante | Exd II BT4 | ||
Environnement d'exploitation | Température ambiante -10 ~ 70 ℃ Humidité ≤ 95% Pas de condensation Eviter les gaz corrosifs dans l'air | ||
Schéma coté d'installation de la vanne
DN | Actionneur série SD | Actionneur série DKJ | ||
L | H | L | H | |
200 | 810 | 5 10 | 880 | 460 |
250 | 842 | 510 | 912 | 460 |
300 | 887 | 510 | 946 | 460 |
350 | 918 | 510 | 976 | 560 |
400 | 950 | 510 | 1 1 80 | 560 |
450 | 972 | 510 | 1202 | 560 |
500 | 1030 | 760 | 1400 | 620 |
600 | 1 1 12 | 760 | 1460 | 620 |
700 | 1 179 | 910 | 1530 | 620 |
800 | 1216 | 910 | 1566 | 620 |
900 | 1272 | 910 | 1622 | 620 |
1000 | 1350 | 910 | 1700 | 620 |
étiquette à chaud: Vanne d'angle à 90 degrés, Chine, fabricants, fournisseurs, usine, acheter, prix, devis
Les paramètres correspondants de l’actionneur sont les suivants:
DiameterDN | Sortie | Electriv | Dimensions de chaque partie du corps de l'amortisseur | Dimension limite de l'actionneur | ré | Quantité de trou de boulon | ||||||
ré | D1 | D2 | B | H1 | H2 | a1 | a2 | |||||
100 | 100 | 220V / 0.5A | 195 | 100 | 160 | 80 | 180 | 405 | 294 | 294 | 14 | 4 |
150 | 250 | 150 | 215 | 8 | ||||||||
200 | 305 | 200 | 270 | |||||||||
250 | 365 | 260 | 330 | 90 | 12 | |||||||
300 | 430 | 310 | 385 | 180 | ||||||||
350 | 480 | 360 | 435 | |||||||||
400 | 250 | 220V / 0,75A | 535 | 410 | 490 | 180 | 290 | 410 | 330 | 330 | 18 | |
450 | 585 | 460 | 540 | |||||||||
500 | 645 | 520 | 600 | |||||||||
600 | 745 | 620 | 700 | 16 | ||||||||
700 | 850 | 710 | 800 | 260 | ||||||||
800 | 600 | 220V / 1.5A | 950 | 810 | 900 | 260 | 320 | 500 | 428 | 428 | 20 | |
900 | 1050 | 910 | 1000 | |||||||||
1000 | 1150 | 1010 | 1100 | 22 | ||||||||
1100 | 1600 | 220V / 3A | 1250 | 1110 | 1200 | 300 | 400 | 600 | 484 | 484 | ||
1200 | 1350 | 1210 | 1300 | |||||||||
1300 | 1450 | 1310 | 1400 | 24 | ||||||||
1400 | 1550 | 1410 | 1500 | 28 | ||||||||
