Vanne papillon à scellement dur
1. Cette vanne adopte la structure d'étanchéité à trois excentriques. Les sièges et les plaques à disques sont pratiquement exempts d'abrasion. La fonction d'étanchéité est de plus en plus étanche.
2. La bague d'étanchéité, en acier inoxydable, présente les deux avantages d'un joint dur en métal et d'un joint élastique quelles que soient la température et les températures élevées
3. La surface d'étanchéité de la plaque est recouverte d'un alliage dur au cobalt. Elle est résistante à la corrosion et sa durée de vie est longue.
4. Cette vanne a une fonction d’étanchéité bidirectionnelle. Elle n’est pas limitée par le flux de fluide lorsqu’elle est installée et elle n’est pas affectée par la position de l’espace. Il peut être installé dans n’importe quel répertoire.

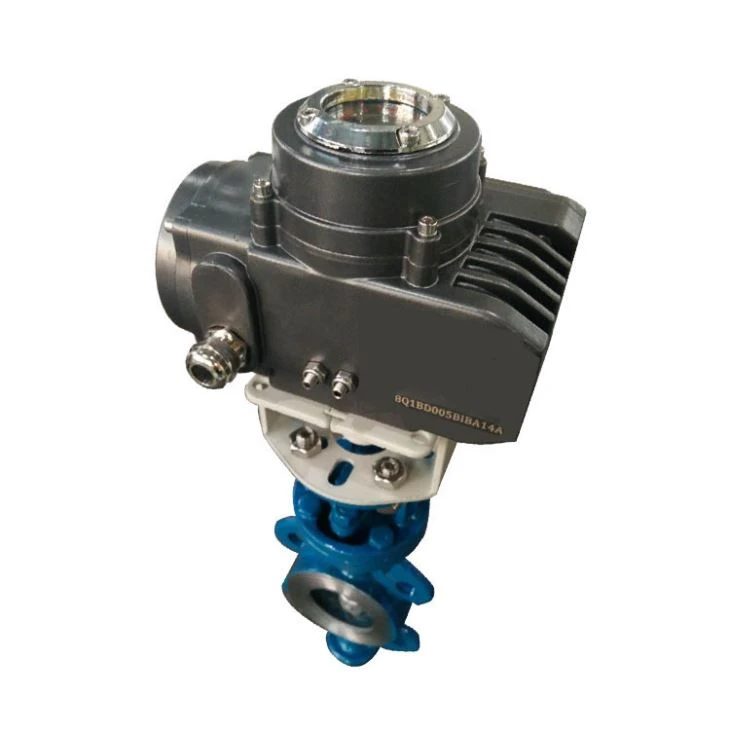

Valve papillon à scellement dur de tranche électrique
Taille | Correspondant à | ΦD1 | ΦD2 | H2 | H1 | L | N- | ||||
mm | dans | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | ||||
DN40 | 13/4 " | FRY-110 | 110 | 150 | 323 | 90 | 108 | 4-18 | |||
DN50 | 2 " | 125 | 165 | 323 | 90 | 108 | 4-18 | ||||
DN65 | 21/2 " | 145 | 185 | 367 | 105 | 112 | 4-18 | ||||
DN80 | 3 " | FRY-120 | 160 | 200 | 413 | 120 | 114 | 4-18 | |||
DN100 | 4 " | 180 | 220 | 423 | 130 | 127 | 8-18 | ||||
DN125 | 5 " | 210 | 250 | 473 | 164 | 140 | 8-18 | ||||
DN150 | 6 " | FRY-160 | 240 | 285 | 511 | 175 | 140 | 8-22 | |||
DN200 | 8 " | 295 | 340 | 597 | 200 | 152 | 8-22 | 12-22 | |||
DN250 | dix" | FRY-1100 | 350 | 355 | 395 | 405 | 627 | 243 | 165 | 12-22 | 12-26 |
DN300 | 12 " | FRY-1200 | 400 | 410 | 445 | 460 | 677 | 250 | 178 | 12-22 | 12-26 |
DN350 | 14 " | 460 | 470 | 505 | 520 | 742 | 280 | 190 | 16-22 | 16-26 | |
DN400 | 16 " | FRY-1400 | 515 | 525 | 565 | 580 | 819 | 305 | 216 | 16-26 | 16-30 |
DN450 | 18 " | 565 | 585 | 615 | 640 | 884 | 350 | 222 | 20-26 | 20-30 | |
DN500 | 20 " | FRY-1600 | 620 | 650 | 670 | 715 | 909 | 380 | 229 | 20-26 | 20-33 |
DN600 | 24 " | 725 | 770 | 780 | 840 | 924 | 445 | 267 | 20-30 | 20-36 | |
étiquette à chaud: vanne papillon de commande motorisée, Chine, fabricants, fournisseurs, usine, achat, prix, citation
Les paramètres de l'actionneur correspondant sont les suivants
Schéma de produit
La technologie de commande numérique intelligente de Small Valve Electric Device peut recevoir directement des signaux 4 ~ 20 mA en courant continu provenant d'instruments de commande industriels ou de sorties d'ordinateur sans unité de retour supplémentaire ni servo-amplificateur. Il fournit un contrôle précis de la position pour une variété de vannes à boisseau sphérique, vannes à disque, amortisseurs, déflecteurs, raccords, etc. Il améliore non seulement la précision du contrôle de position de l'actionneur électrique, mais réalise également la miniaturisation, l'intelligence et l'intégration. (Combiné à l'actionneur et à l'actionneur) Comparé à l'actionneur électrique traditionnel, il présente les caractéristiques suivantes: petite taille, légèreté, haute précision, fonctionnement puissant, performances fiables, faible coût de fonctionnement et aucun entretien. Il peut être largement utilisé dans les centrales électriques. , pétrole, chimie, métallurgie, pharmacie, industrie légère et autres industries.
