Actionneur électrique intelligent et fin
L'actionneur de vanne électrique intelligent et fin est équipé d'une vanne papillon et sa durée de vie est supérieure à la norme des produits similaires. Petit et léger, facile à démonter et à réparer, et peut être installé à n'importe quel endroit.
caractéristiques du produit
Coque - La coque est en alliage d'aluminium dur, anodisé et recouvert de poudre de polyester, avec une forte résistance à la corrosion. Le niveau de protection est IP67, NEMA4 et 6, et le type IP68 est disponible.
Moteur - moteur à cage d'écureuil entièrement fermé, petite taille, couple élevé, faible force d'inertie, qualité d'isolation F, interrupteur de protection contre la surchauffe intégré pour éviter les dommages causés par la surchauffe du moteur.
Structure de la poignée : la conception de la poignée garantit sécurité, fiabilité, économie de travail et petite taille. Lorsque l'alimentation est coupée, tirez la poignée pour un fonctionnement manuel. Lorsque vous ne l'utilisez pas manuellement, placez la clé dans le clip de clé pour une utilisation facile.
Indicateur--L'indicateur est monté sur l'axe central et permet d'observer la position de la vanne. L'objectif adopte une conception de miroir convexe, qui n'accumule pas d'eau et rend l'observation plus pratique.
Sécheur - utilisé pour contrôler la température, empêcher la condensation d'humidité à l'intérieur de l'actionneur en raison des changements de température et des conditions météorologiques, et garder les composants électriques internes au sec.
Étanchéité : bonne étanchéité, le niveau de protection standard du produit est IP67 et le niveau de protection IP68 est facultatif.
Match avec vanne papillon
Types de brides de vanne papillon
La bride de vanne papillon est appelée plaque à bride ou pièces à bride. C'est un produit qui relie les vannes et les tuyaux dans les pipelines. Les brides spéciales des vannes papillon sont les mêmes que les brides ordinaires, mais les trous intérieurs sont différents. La bride spéciale pour vanne papillon possède un petit trou intérieur et une fente supplémentaire pour l'insertion du tuyau. Les brides de vanne papillon peuvent être individuelles ou combinées, comme des brides aux deux extrémités de la vanne pour faciliter l'installation des boulons. La connexion bride à bride entre une extrémité du tuyau et l'autre extrémité, ou le joint de connexion, fait référence à une connexion pliable dans laquelle les brides, les joints et les boulons sont connectés les uns aux autres comme un ensemble de structures d'étanchéité combinées. Les brides de tuyaux font référence aux dispositifs de canalisation. La bride utilisée pour la tuyauterie centrale fait référence à la bride de la vanne. La bride a des trous. Des boulons relient étroitement les deux brides et les brides sont scellées avec des joints.
[Matériau de bride de vanne papillon] n° 20, A105, Q235A, 12Cr1MoV, 16MnR, 15CrMo, 18-8, 321, 304, 304L, 316, 316L. [Forme de surface d'étanchéité] Surface plane (FF), surface surélevée (RF), surface convexe (M), surface concave (F), surface concave et convexe (MF), surface de tenon (T), surface de rainure (G), surface à rainure et languette (TG), surface de connexion à anneau ( RJ).
[Selon les normes de l'industrie pétrochimique] Bride filetée (PT), bride à souder bout à bout (WN), bride à souder plate (SO), bride à souder à emboîtement (SW), bride libre (LJ), couvercle de bride (non noté). [Selon les normes de l'industrie des machines] Bride intégrée, bride de soudage bout à bout, bride de soudage plate, bride libre de plaque annulaire de soudage bout à bout, bride lâche de plaque annulaire de soudage plate, bride libre de plaque annulaire à bride, couvercle de bride.
[Selon les normes nationales] Bride intégrée, bride filetée, bride de soudage bout à bout, bride de soudage plate à col, bride de soudage à douille de cou, bride à manchon lâche à col d'anneau de soudage bout à bout, bride de soudage plate à plaque, plaque d'anneau de soudage bout à bout à manchon lâche Bride, anneau soudé plat bride à manchon lâche à plaque, bride à manchon lâche à plaque annulaire à bride, couvercle de bride.
[Selon les normes de l'industrie chimique] Bride intégrée (IF), bride filetée (Th), bride de soudage plate en plaque (PL), bride de soudage bout à bout de diamètre (WN), bride de soudage plate à col (SO), bride de soudage à emboîtement (SW), Bride à manchon libre pour anneau de soudage bout à bout (PJ/SE), bride à manchon libre pour anneau de soudage plat (PJ/RJ), couvercle de bride doublé (BL (S)), couvercle de bride (BL).

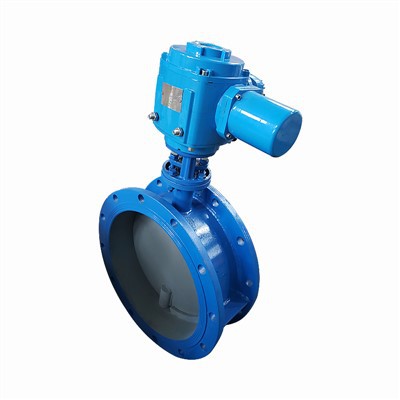

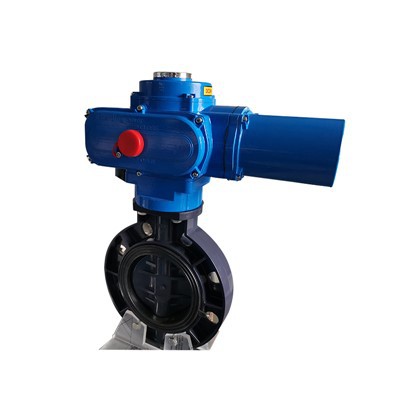

Images réelles des vannes de connexion
Applications du produit
