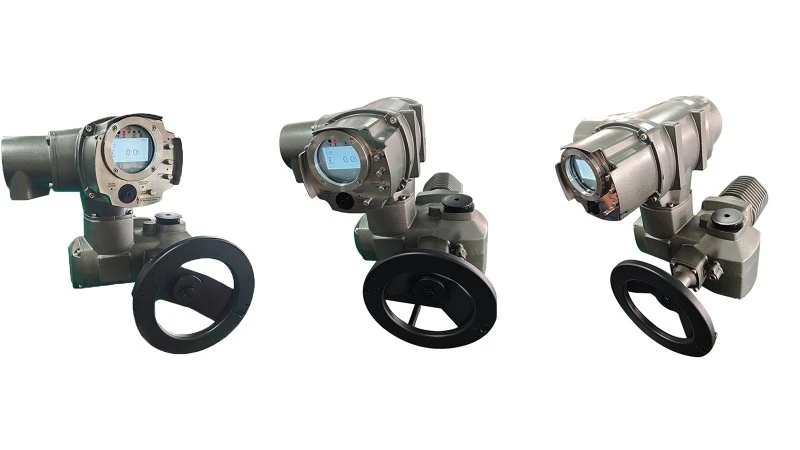

Actionneur électrique multi-tours
APERÇU
Selon les exigences de l'ISO5210, les actionneurs multi-tours peuvent résister à la poussée de la valve et transmettre à la valve un couple qui le fait tourner au moins un tour. Habituellement, les actionneurs multi-tours doivent effectuer plusieurs tours et les vannes de porte doivent être équipées de tiges de levage. Ils exigent que les actionneurs multi-tours effectuent plusieurs tours de rotation. Par conséquent, les actionneurs multi-tours sont équipés d'arbres creux pour conduire la tige de soupape de porte. Ils exploitent des vannes de porte, des vannes de globe et d'autres vannes en sortissant un couple. Le fonctionnement manuel des vannes à l'aide des roues de main est également une caractéristique standard des actionneurs. L'unité de contrôle traite les données pour faire fonctionner l'actionneur dans les directions d'ouverture et de fermeture. Habituellement, l'unité de commande sert d'interface électrique avec le système d'exploitation DCS, équipée de contrôle local et intégrée dans l'actionneur.
Caractéristiques des actionneurs électriques
Cet actionneur de valve électrique de série a les caractéristiques suivantes:
• Construction compacte et robuste, légère.
• Large gamme de variation de couple.
• Boîtier en aluminium anodisé dur à l'intérieur et à l'extérieur avec un revêtement de peinture à haute température externe pour une utilisation contre un environnement industriel sévère.
• L'enceinte utilise des joints radiaux et des joints toriques qui offrent une protection à l'IP68 imperméable.
• Il identifie et corrige automatiquement les phases. La protection automatique de défaillance de la phase protège la sécurité des équipements.
• Système de détection de couple mécanique fiable offrant un fonctionnement sûr en état de surcharge.
• La fenêtre et l'indicateur de grande taille offrent une meilleure indication de position à distance.
• Nombre d'options de contrôle de position locales pour fournir une mise en service facile et un fonctionnement sur le terrain.
Avantages du produit
Besoins diversifiés
Les sites de technologie de processus de support des pipelines et des vannes automatisés sont partout dans le monde. Non seulement le type de site et de vanne sont des facteurs importants dans la sélection des actionneurs électriques, mais aussi l'environnement climatique du fonctionnement sur place est crucial. Les actionneurs électriques Fry-A garantissent un service sûr et fiable dans diverses conditions environnementales extrêmes.
Performance supérieure
Assurance qualité
Ce n'est que lorsque tout l'équipement sur place offre un service fiable tout au long de sa vie que tout le site de processus peut être efficace, économique et sûr.
Période de garantie longue
Fonctions principales
Classe de protection
La protection du joint est conforme à la norme EN 60529 et le niveau de protection a été mis à niveau vers IP68. IP68 signifie qu'il peut être immergé dans l'eau à une profondeur de 8 mètres jusqu'à 96 heures. Pendant la période d'immersion, 10 opérations peuvent être effectuées.
Température ambiante
Type de marche
Standard -40 degré ~ +80 degré
Optionnel -60 degré ~ +60 degré
Type de modulation
Standard -40 degré ~ +60 degré
Optionnel -60 degré ~ +60 degré
Nous pouvons répondre aux exigences spéciales de température ambiante spéciales.
Protection contre la corrosion
Le haut niveau de protection contre la corrosion du produit détermine sa durabilité. Le système de protection contre la corrosion est basé sur un prétraitement chimique et chaque composant est enduit de poudre en deux couches. Selon la classification de la corrosivité selon l'ISO 12944-2, nous proposons diverses notes de protection contre la corrosion en fonction des différents environnements d'application.
Note résistante aux explosions
Le principe de la conception de l'équipement à l'épreuve des explosions est que l'équipement lui-même ne deviendra pas une source d'allumage dans un environnement explosif, ni ne produira d'étincelles ou ne surchauffera pas la surface que la qualité résistante à l'explosion est exdeii CT4 / T3GB; Exd iict4 / t3gb
ENVIRONNEMENT
Calque d'agent de durcissement
Le revêtement fonctionnel augmente l'adhésion de la peinture sur la surface de la cavité
Première couche de revêtement en poudre
Cette couche est un revêtement en poudre à base d'époxy. Cette couche assure la meilleure adhérence entre la finition de la surface de la coque et le revêtement
Deuxième couche de revêtement en poudre
Cette couche est un revêtement en poudre à base de polyuréthane. Cette couche est la principale barrière contre la corrosion des produits chimiques et de l'altération.
La méthode optimisée de durcissement de la pulvérisation en poudre crée la meilleure résistance à la corrosion.
Mode de contrôle
Contrôle externe Tous les signaux de l'actionneur, tels que les signaux de commutation de limite, les signaux de commutation de couple, la protection thermique du moteur et la position de la valve, peuvent être transmis au dispositif de contrôle externe pour un traitement ultérieur. Lors de la conception de l'architecture logique de contrôle, il est nécessaire de considérer pleinement les mécanismes de protection nécessaires et de minimiser le temps de retard.
Le dispositif de contacteur utilisé pour contrôler le fonctionnement du moteur est installé dans le périphérique de contrôle externe et connecté à l'actionneur via un câble.
Lorsqu'une interface de fonctionnement de commande locale est requise, l'interface de fonctionnement de contrôle local doit être installée près de l'actionneur et intégré au périphérique de contrôle externe.
Contrôle intégré
Lorsque l'actionneur est allumé, l'actionneur avec unité de contrôle intégrée peut être exploité par les éléments de fonctionnement du contrôle local. L'unité de commande est entièrement adaptée à l'actionneur. L'actionneur peut être configuré sur le site sans se connecter au système DCS. Seuls la transmission et l'échange de commandes de fonctionnement et de signaux de rétroaction sont nécessaires entre le système de contrôle et l'actionneur. Le contrôle de décalage du moteur est terminé instantanément dans l'appareil.
Bus de terrain
L'utilisation de câbles de bus peut économiser beaucoup d'espace dans l'armoire de commande, et il est plus évident que la connexion traditionnelle de ligne de signal d'entrée et de sortie est obsolète. L'utilisation de câbles à deux cœurs simplifie la phase de mise en service et réduit considérablement le coût des câbles dans le champ longue distance.
Un autre avantage majeur de la technologie des bus de terrain est la transmission des informations de maintenance préventive et de diagnostic dans la salle de contrôle. Par conséquent, FieldBus Technology intègre tous les dispositifs de bus de terrain dans le système de gestion des actifs pour prendre en charge les mesures de protection de la sécurité de l'utilisation des appareils de champ. Les actionneurs équipés d'unités de contrôle intégrées intelligentes peuvent être appliquées à divers types standard communs de systèmes de bus de terrain dans l'automatisation des processus.
Spécifications standard
|
Grade de protection |
IP68 standard |
|
Alimentation électrique |
AC380V triphasé --- 460V 50 / 60Hz monophasé: AC110V-AC220V DC24V AC24V 50 / 60Hz |
|
Cycle de service |
S4, 25% |
|
Grade d'isolation |
F |
|
Méthode de contrôle |
Contrôle local / DCS / FCS (Système de contrôle des bus de terrain) |
|
Protection des moteurs |
Surchauffe / surcharge et court-circuit / protection instantanée de frein inverse / électronique |
|
Protection contre le couple |
Couple mécanique / protection contre le couple électronique |
|
Protection contre les confitures |
Protection de surchauffe |
|
Erreur de répétabilité |
Moins ou égal à ± 1% |
|
Limite d'erreur de base |
Moins ou égal à 1% |
|
Réglage de la zone morte |
0,1% -9,9% ajusté |
|
Revêtement externe |
Peinture à haute température |
|
Température ambiante |
Standard: -20-+60 Degré facultatif: -40-+70 degré |
|
Humidité ambiante |
90% RH max (non condensé) |
|
Note résistante aux explosions |
Exdi, exdib ii bt4, exdib ii ct4 (IECEX / ATEX) |
|
Fonctions |
LCD Fenêtre d'affichage chinois / anglais et fonction de fonctionnement local Protection d'identification et de déconnexion de la séquence d'auto-phase Réglage et contrôle infrarouges Technologie d'auto-diagnostic des défauts Modbus RTU, Profidbus DP, Hart, FF, Devicene (facultatif) |
|
Signal |
R: Contact sec passif à distance, Signal Pulse courte (incendiation) B: contact sec passif à distance, impulsion longue du signal (maintien) C: signal DC24V actif D: signal actif AC220V E: signal DC4-20MA distant |
|
Signal de rétroaction |
R: Open, Fermer, Stop Signals B: signal de défaut C: Signal de position de la valve (DC4-20MA, DC1-5V, DC0-10V) D: signal de télécommande |
Données techniques
Actionneurs électriques multi-tours pour un type de marche avec un moteur à courant alternatif en phase
|
Modèle |
Vitesse de sortie RPM |
Couple Nm |
Un nombre de Départs Max. 1/h |
Pièces jointes |
Roue à main |
Poids Kg |
|||||
|
50Hz |
60 Hz |
Min. |
Max. |
ISO5210 standard |
Option Din3210 |
Tige max.φrise MM |
Φ MM |
Réduction rapport |
|||
|
FRYA-07.2 |
4 |
4.8 |
10 |
30 |
60 |
F07 F10 |
G0 |
26 34 |
160 |
11:1 |
21 |
|
5.6 |
6.7 |
8:1 |
|||||||||
|
8 |
9.6 |
11:1 |
|||||||||
|
11 |
13 |
8:1 |
|||||||||
|
16 |
19 |
11:1 |
|||||||||
|
22 |
26 |
8:1 |
|||||||||
|
32 |
38 |
11:1 |
28 |
||||||||
|
45 |
54 |
8:1 |
|||||||||
|
63 |
75 |
30 |
11:1 |
||||||||
|
90 |
108 |
8:1 |
|||||||||
|
125 |
150 |
5.5:1 |
|||||||||
|
180 |
216 |
25 |
4:1 |
||||||||
|
FRYA-07.6 |
4 |
4.8 |
20 |
60 |
60 |
F07 F10 |
G0 |
26 34 |
160 |
11:1 |
21 |
|
5.6 |
6.7 |
8:1 |
|||||||||
|
8 |
9.6 |
11:1 |
|||||||||
|
11 |
13 |
8:1 |
|||||||||
|
16 |
19 |
11:1 |
|||||||||
|
22 |
26 |
8:1 |
|||||||||
|
32 |
38 |
11:1 |
28 |
||||||||
|
45 |
54 |
8:1 |
|||||||||
|
63 |
75 |
30 |
11:1 |
37 |
|||||||
|
90 |
108 |
8:1 |
|||||||||
|
125 |
150 |
5.5:1 |
|||||||||
|
180 |
216 |
50 |
4:1 |
||||||||
|
Frya-10.2 |
4 |
4.8 |
40 |
120 |
60 |
F10 |
G0 |
40 |
200 |
11:1 |
28 |
|
5.6 |
6.7 |
8:1 |
|||||||||
|
8 |
9.6 |
11:1 |
31 |
||||||||
|
11 |
13 |
8:1 |
|||||||||
|
16 |
19 |
11:1 |
|||||||||
|
22 |
26 |
8:1 |
|||||||||
|
32 |
38 |
11:1 |
40 |
||||||||
|
45 |
54 |
30 |
8:1 |
||||||||
|
63 |
75 |
11:1 |
43 |
||||||||
|
90 |
108 |
8:1 |
|||||||||
|
125 |
150 |
5.5:1 |
|||||||||
|
180 |
216 |
100 |
4:1 |
||||||||
|
Frya-14.2 |
4 |
4.8 |
100 |
250 |
60 |
F14 |
G1/2 |
58 |
315 |
11:1 |
59 |
|
5.6 |
6.7 |
8:1 |
|||||||||
|
8 |
9.6 |
11:1 |
|||||||||
|
11 |
13 |
8:1 |
|||||||||
|
16 |
19 |
30 |
11:1 |
61 |
|||||||
|
22 |
26 |
8:1 |
|||||||||
|
32 |
38 |
11:1 |
63 |
||||||||
|
45 |
54 |
8:1 |
|||||||||
|
Frya-14.6 |
4 |
4.8 |
200 |
500 |
60 |
F14 |
G1/2 |
58 |
400 |
11:1 |
63 |
|
5.6 |
6.7 |
8:1 |
|||||||||
|
8 |
9.6 |
400 |
30 |
11:1 |
|||||||
|
11 |
13 |
8:1 |
|||||||||
|
16 |
19 |
11:1 |
66 |
||||||||
|
22 |
26 |
8:1 |
|||||||||
Actionneurs électriques multi-tours pour un type de marche avec un moteur à courant alternatif en trois phases
|
Modèle |
Sortir vitesse RPM |
Gamme de couple Nm |
Nominal pouvoir Kw |
Vitesse RPM |
Nominal actuel A |
Max. actuel A |
Départ actuel A |
Surintensité prot. réglage de l'appareil |
|
FRYA-07.2 |
4 |
30 |
0.02 |
1400 |
0.4 |
0.3 |
1.1 |
0.3 |
|
5.6 |
0.02 |
1400 |
0.4 |
0.4 |
1.1 |
0.4 |
||
|
8 |
0.04 |
1400 |
0.4 |
0.4 |
1.1 |
0.4 |
||
|
11 |
0.04 |
1400 |
0.4 |
0.5 |
1.1 |
0.5 |
||
|
16 |
0.06 |
2800 |
0.6 |
0.6 |
2.0 |
0.6 |
||
|
22 |
0.06 |
2800 |
0.6 |
0.7 |
2.0 |
0.7 |
||
|
32 |
0.10 |
1400 |
1.0 |
1.0 |
2.5 |
1.0 |
||
|
45 |
0.10 |
1400 |
1.0 |
1.1 |
2.5 |
1.1 |
||
|
63 |
0.20 |
2800 |
0.8 |
1.3 |
4.6 |
1.3 |
||
|
90 |
0.20 |
2800 |
0.8 |
1.4 |
4.6 |
1.4 |
||
|
125 |
0.30 |
2800 |
0.9 |
1.6 |
4.6 |
1.6 |
||
|
180 |
25 |
0.30 |
2800 |
0.9 |
1.7 |
4.6 |
1.7 |
|
|
FRYA-07.6 |
4 |
60 |
0.03 |
1400 |
0.4 |
0.4 |
1.1 |
0.4 |
|
5.6 |
0.03 |
1400 |
0.4 |
0.5 |
1.1 |
0.5 |
||
|
8 |
0.06 |
1400 |
0.6 |
0.7 |
1.7 |
0.7 |
||
|
11 |
0.06 |
1400 |
0.6 |
0.7 |
1.7 |
0.7 |
||
|
16 |
0.12 |
2800 |
0.7 |
0.9 |
3.2 |
0.9 |
||
|
22 |
0.12 |
2800 |
0.7 |
1.1 |
3.2 |
1.1 |
||
|
32 |
0.20 |
1400 |
1.7 |
2.0 |
4.8 |
2.0 |
||
|
45 |
0.20 |
1400 |
1.7 |
2.1 |
4.8 |
2.1 |
||
|
63 |
0.40 |
2800 |
1.7 |
2.4 |
9.5 |
2.4 |
||
|
90 |
0.40 |
2800 |
1.7 |
2.6 |
9.5 |
2.6 |
||
|
125 |
0.50 |
2800 |
1.8 |
3.2 |
9.5 |
3.2 |
||
|
180 |
50 |
0.50 |
2800 |
1.8 |
3.4 |
9.5 |
3.4 |
|
|
Frya-10.2 |
4 |
120 |
0.06 |
1400 |
0.5 |
0.6 |
2.1 |
0.6 |
|
5.6 |
0.06 |
1400 |
0.5 |
0.6 |
2.1 |
0.6 |
||
|
8 |
0.12 |
1400 |
1.1 |
1.2 |
3.2 |
1.2 |
||
|
11 |
0.12 |
1400 |
1.1 |
1.3 |
3.2 |
1.3 |
||
|
16 |
0.25 |
2800 |
1.4 |
1.6 |
4.7 |
1.6 |
||
|
22 |
0.25 |
2800 |
1.4 |
1.9 |
4.7 |
1.9 |
||
|
32 |
0.40 |
1400 |
2.6 |
2.7 |
8.9 |
2.7 |
||
|
45 |
0.40 |
1400 |
2.6 |
3.2 |
8.9 |
3.2 |
||
|
63 |
0.70 |
2800 |
3.2 |
3.8 |
17 |
3.8 |
||
|
90 |
0.70 |
2800 |
3.2 |
4.2 |
17 |
4.2 |
||
|
125 |
1.00 |
2800 |
3.7 |
5.5 |
17 |
5.5 |
||
|
180 |
100 |
1.00 |
2800 |
3.7 |
5.8 |
17 |
5.8 |
|
|
Frya-14.2 |
4 |
250 |
0.12 |
1400 |
0.5 |
0.8 |
2.9 |
0.8 |
|
5.6 |
0.12 |
1400 |
0.5 |
1.1 |
2.9 |
1.1 |
||
|
8 |
0.25 |
1400 |
1.1 |
1.7 |
5.5 |
1.7 |
||
|
11 |
0.25 |
1400 |
1.1 |
1.8 |
5.5 |
1.8 |
||
|
16 |
0.45 |
2800 |
1.6 |
3.2 |
9.5 |
3.2 |
||
|
22 |
0.45 |
2800 |
1.6 |
3.7 |
9.5 |
3.7 |
||
|
32 |
0.75 |
1400 |
2.6 |
4.2 |
17 |
4.2 |
||
|
45 |
0.75 |
1400 |
2.6 |
5.3 |
17 |
5.3 |
||
|
63 |
1.40 |
2800 |
4.9 |
7.4 |
40 |
7.4 |
||
|
90 |
1.40 |
2800 |
4.9 |
9.5 |
40 |
9.5 |
||
|
125 |
1.80 |
2800 |
5.6 |
12 |
50 |
12 |
||
|
180 |
200 |
1.80 |
2800 |
5.6 |
12 |
50 |
12 |
|
|
Frya-14.6 |
4 |
500 |
0.20 |
1400 |
0.9 |
0.9 |
5.5 |
0.9 |
|
5.6 |
0.20 |
1400 |
0.9 |
1.1 |
5.5 |
1.1 |
||
|
8 |
0.40 |
1400 |
1.8 |
3.2 |
9.8 |
3.2 |
||
|
11 |
0.40 |
1400 |
1.8 |
3.7 |
9.8 |
3.7 |
||
|
16 |
0.80 |
2800 |
3.8 |
5.3 |
19 |
5.3 |
||
|
22 |
0.80 |
2800 |
3.8 |
5.8 |
19 |
5.8 |
||
|
32 |
1.60 |
1400 |
5.6 |
7.9 |
40 |
7.9 |
||
|
45 |
1.60 |
1400 |
5.6 |
9.5 |
40 |
9.5 |
||
|
63 |
3.00 |
2800 |
9.5 |
14 |
61 |
14 |
||
|
90 |
3.00 |
2800 |
9.5 |
17 |
61 |
17 |
||
|
125 |
3.30 |
2800 |
10 |
22 |
61 |
19 |
||
|
180 |
400 |
3.30 |
2800 |
10 |
23 |
61 |
19 |
|
|
Frya-16.2 |
4 |
1000 |
0.40 |
1400 |
1.5 |
2.8 |
11 |
2.8 |
|
5.6 |
0.40 |
1400 |
1.5 |
3.1 |
11 |
3.1 |
||
|
8 |
0.80 |
1400 |
2.9 |
5.3 |
23 |
5.3 |
||
|
11 |
0.80 |
1400 |
2.9 |
5.8 |
23 |
5.8 |
||
|
16 |
1.50 |
2800 |
5.9 |
9.5 |
42 |
9.5 |
||
|
22 |
1.50 |
2800 |
5.9 |
11 |
42 |
11 |
||
|
32 |
3.00 |
1400 |
8.9 |
14 |
63 |
14 |
||
|
45 |
3.00 |
1400 |
8.9 |
17 |
63 |
17 |
||
|
63 |
5.00 |
2800 |
12 |
26 |
120 |
26 |
||
|
90 |
5.00 |
2800 |
12 |
32 |
120 |
26 |
||
|
125 |
6.00 |
2800 |
13 |
37 |
120 |
26 |
||
|
180 |
800 |
6.00 |
2800 |
13 |
47 |
120 |
26 |
DIMENSIONS
Affichage de produit
Produit réel
Introduction de l'entreprise
Fondée en 2014, Freya traite principalement des vannes, des actionneurs, des actionneurs de valve électrique, des vannes électriques et d'autres produits et services de contrôle des liquides. Il se concentre sur le domaine de l'industrie des processus et s'est longtemps engagé à fournir des solutions professionnelles de contrôle des fluides pour les industries des processus telles que l'électricité, l'acier, les matériaux de construction et le traitement de l'eau. Selon les conditions de travail réelles, grâce à l'arpentage sur le terrain nécessaire et à la divulgation technique, il offre aux clients une sélection et une conception sûres, économiques et respectueuses de l'environnement, fournit et guide strictement l'installation et la mise en service conformément aux exigences du contrat, et les mains pour être utilisées lorsque les normes sont respectées. L'entreprise s'est toujours concentrée sur l'amélioration de ses capacités d'innovation et a obtenu une série de résultats innovants en augmentant l'investissement en R&D et en introduisant la technologie. Au cours des dernières années, la société a postulé avec succès des brevets d'apparence non invasifs et des certificats de brevets de modèle d'utilité. Ces réalisations innovantes ont amélioré la principale compétitivité de l'entreprise.
Applications
Certificats
étiquette à chaud: Actionneur électrique intégré intelligent pour l'industrie minière, la Chine, les fabricants, les fournisseurs, l'usine, l'achat, le prix, le devis
