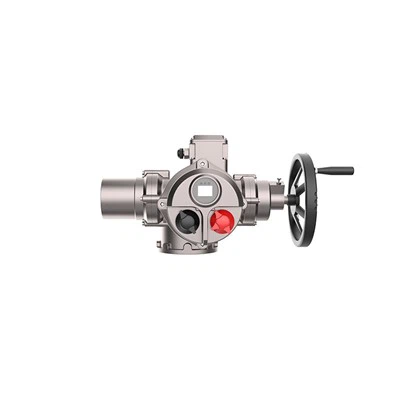

Actionneur de vanne électrique multitours DZW
Tension
La tension d'alimentation de l'actionneur électrique est généralement de différentes tensions, telles que 24 V, 48 V, 110 V, 220 V, 230 V, 380 V, 415 V, etc. De plus, la tension des actionneurs électriques nationaux et étrangers est parfois différente, principalement en fonction de la tension principale du pays et de la tension d'alimentation spécifique sur site. Les tensions principales des actionneurs électriques nationaux sont de 220 V et 380 V. La tension de 200 V a généralement une faible puissance et la tension de 380 V a généralement une puissance élevée. La vitesse du moteur 380 V est relativement lente, mais le couple du moteur 380 V est important et la force de sortie est plus importante
1. Différence : les moteurs 380 V sont généralement des moteurs triphasés, tandis que les moteurs 220 V sont généralement des moteurs monophasés.
2. Le moteur triphasé signifie que lorsque les enroulements triphasés du stator du moteur (chacun avec une différence de phase de 120 degrés) sont connectés au courant alternatif triphasé, un champ magnétique rotatif sera généré et le champ magnétique rotatif coupera l'enroulement du rotor, générant ainsi dans l'enroulement du rotor un courant induit (l'enroulement du rotor est un chemin fermé).
3. Le terme moteur monophasé désigne généralement un moteur asynchrone monophasé de faible puissance alimenté par une alimentation électrique monophasée en courant alternatif (220 V CA). Ce type de moteur possède généralement des enroulements biphasés sur le stator et le rotor est de type à cage d'écureuil. La répartition des enroulements biphasés sur le stator et les différentes conditions d'alimentation électrique peuvent produire des caractéristiques de démarrage et de fonctionnement différentes.
Quelle est la tension de commande et la tension de fonctionnement de l'actionneur électrique ?
La tension de fonctionnement fait référence à la tension de l'actionneur électrique, et la tension de commande fait référence à la tension d'application des dispositifs auxiliaires (relais, contacteurs, etc.) qui contrôlent le fonctionnement de l'actionneur électrique, également appelée tension de ligne secondaire. La tension de commande de l'actionneur électrique fait référence à la tension à laquelle le système de commande envoie des commandes de commande à l'actionneur électrique, telles que des commandes d'ouverture et de fermeture de vanne à distance, etc., et la tension de fonctionnement fait référence à la tension de l'alimentation externe de l'actionneur électrique.
Quelle est la différence entre 24 V CA et 24 V CC ?
1. Stabilité différente : la taille et la direction du courant alternatif 24 V changent avec le temps ; la direction du courant continu 24 V ne change pas avec le temps, il n'y a pas de changement périodique et il est relativement stable.
2. La perte est différente : la perte de transmission de 24 V CA est faible, adaptée à la transmission longue distance ; la perte de transmission de 24 V CC est importante, elle n'est donc pas adaptée à la transmission longue distance ;
3. L'ampleur de la chute de tension est différente : la valeur de la chute de tension lors de la transmission de puissance 24 V CA est importante et les caractéristiques de réduction facile sont tout simplement adaptées à la réalisation d'une transmission de puissance haute tension.
La différence entre un actionneur électrique actif et passif
Les appareils électriques sont généralement divisés en trois types : tête électrique standard, tête électrique passive et appareil électrique intelligent. L'appareil électrique à vanne standard est actif et l'interrupteur de la vanne est directement contrôlé par l'interrupteur 220 V. L'appareil électrique passif est sous 220 V et l'interrupteur de la vanne est contrôlé par le signal d'entrée de l'interrupteur. L'appareil électrique intelligent est DC12V, qui est contrôlé par un micro-ordinateur monopuce et possède des signaux d'entrée et des signaux de retour de sortie. La différence entre le signal actif et le signal passif : Par exemple, utilisez un interrupteur S pour contrôler la bobine d'un relais 12 V CC K, et les contacts de K sont marqués de 1 et 2 aux deux extrémités.
Donc:
1. L'extrémité supérieure du commutateur S est connectée à 12 V CC et la sortie « signal » de l'extrémité inférieure est un « signal actif » ;
2. Le relais K agit et les contacts 1 et 2 sont fournis comme « signaux » à d'autres équipements, c'est-à-dire que la sortie de signal de la source de « signal passif » (non liée à l'alimentation électrique) peut envoyer directement le signal de rétroaction au DCS. La sortie de signal de l'actionneur électrique passif a besoin que le DCS fournisse une tension avant de pouvoir être utilisée.
Liste de contrôle du projet
