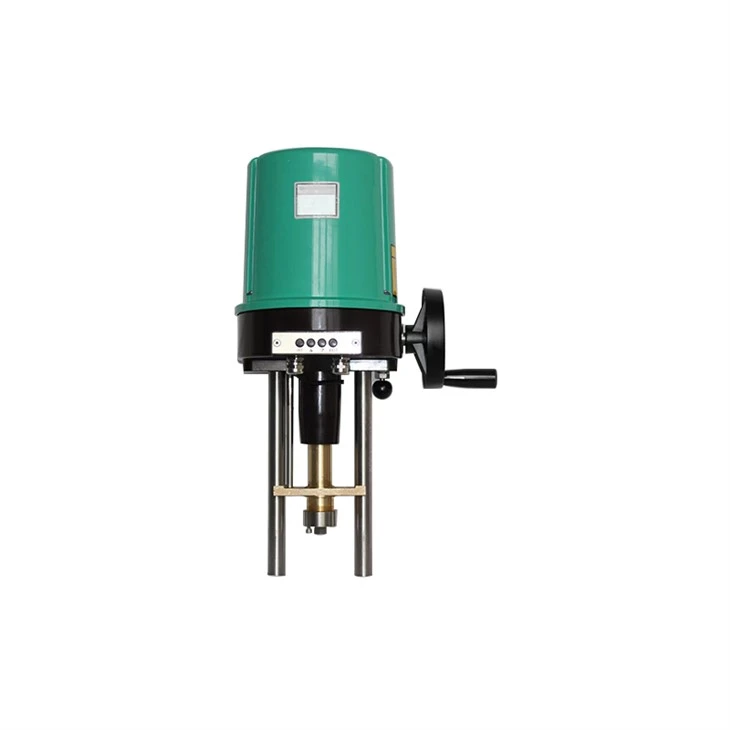

Actionneur électrique de vanne de commande à manchon à tour linéaire

Actionneur électrique à réglage linéaire

Présentation du produit

L'actionneur électrique de la série SIML est un produit de la marque SAILTOR qui adopte une technologie de contrôle intelligente et est basé sur le concept de conception de la structure intégrée intelligente de « débogage et fonctionnement de type fou ». Petite taille, poids léger, aspect exquis, durable ; pas besoin d'ouvrir le couvercle pour le débogage, appuyez simplement sur le bouton dans les positions complètement ouverte et complètement fermée pour définir la limite électrique de la position finale, le signal d'alarme de contact, le signal de retour, etc. Le produit prend en compte les exigences de fiabilité et de praticabilité. La durée de vie du capteur est de 30 à 50 millions de fois, avec une haute précision, une longue durée de vie et des performances stables.

Dans le même temps, les piles sèches requises par de nombreux actionneurs intelligents pour le suivi de la position des vannes sont éliminées. Le système de transmission de puissance mécanique, le tout soutenu par des roulements et immergé dans une huile synthétique qui peut prolonger sa durée de vie, adopte une paire d'engrenages droits à haut rendement et longue durée de vie pour conduire vers la vis en forme de T et l'écrou en cuivre, et produit une poussée linéaire vers contrôler la vanne. Combinant la technologie unique accumulée par l'entreprise au fil des années, le dispositif de transmission est soigneusement fabriqué et sa durée de vie mécanique est considérablement améliorée, prolongeant ainsi la durée de vie requise dans les conditions de travail applicables.

Afin de permettre à l'utilisateur d'observer facilement l'état de fonctionnement sur site, un affichage numérique à tube de plus grande taille est adopté, qui peut afficher des numéros de position de vanne clairs et précis, et les paramètres peuvent être clairement lus à des dizaines de mètres. Il fournit l'état et les diagnostics de l'actionneur dans un format facile à utiliser et à lire.

Il a une large gamme d'applications et les méthodes de contrôle incluent la valeur de commutation 24 V et la valeur analogique 4-20 mA ; le mode de sortie est le signal numérique terminal, le signal de défaut et le signal analogique de position continue à course complète 4- -20 mA ; l'alimentation adopte 220 V/AC. Il peut être utilisé conjointement avec des vannes de régulation, etc., et est installé directement. Largement utilisé dans l'énergie électrique, la pétrochimie, le traitement de l'eau, l'industrie légère, l'acier, le ciment, la protection de l'environnement (comme la désulfuration) et d'autres industries.

Caractéristiques de conception

● Petite taille et poids léger

● Le boîtier de commande électrique est séparé de l'espace où le moteur est installé, de sorte que la chaleur du moteur n'affecte pas le circuit, et il peut être utilisé dans une température ambiante relativement élevée, et il est sûr et fiable

●Une structure à double joint est adoptée pour éviter les dommages au circuit imprimé causés par le couvercle du boîtier de commande qui n'est pas correctement couvert pendant le câblage, ou l'entrée du câble n'est pas bien scellée et l'eau pénètre, ce qui améliore considérablement la fiabilité et la durée de vie du produit pendant l'utilisation

● Alimentation monophasée 220 V/AC

● Double protection électrique, lorsque le système de contrôle principal à courant faible tombe en panne, le circuit de protection périphérique peut directement couper l'alimentation principale.

Fonctions principales

● Procédures de débogage et de fonctionnement « de type fou » sans ouvrir le couvercle

● Le codeur absolu détecte la position de la vanne à temps

● Le microprocesseur traite diverses données d'utilisation

●La LED affiche une variété de conditions de fonctionnement

● Fonction de protection contre la mise hors tension et la perte de phase

● Fonction de protection contre le blocage du couple

●Fonction de protection du signal de rupture

●Avec protection d'isolation d'entrée et de sortie

● Il peut être programmé pour les paramètres du mode de contrôle

● Si le signal d'entrée peut être calibré

● Le signal de sortie peut être calibré

La zone morte peut être ajustée de 0.1 à 9.9

● Il dispose de nombreuses fonctions d'autodiagnostic et d'alarme des pannes

Paramètres techniques

1. Signal d'entrée :

(1) Type réglable : 4~20 mA

(2) Type de commutateur : signal de contact sec ou signal de tension 220 V.ac

2. Impédance d'entrée : 250 Ω

3. Signal de sortie : 4 ~ 20 mA

4. Impédance de sortie : 750 Ω

5. Temps de réponse : inférieur ou égal à 0.5S

6. Zone morte : 0,2 ~ 9 % réglable.

7. Différence de rendement : inférieure ou égale à 1 %

8. Conditions environnementales : Température ambiante : -25 degrés ~+70 degrés Humidité ambiante : 5 % ~ 95 % Pression atmosphérique : 86 ~ 106 Kpa

9. Alimentation : monophasée : 220 V (+10 % -15 %) CA

10. Niveau de protection : IP65 IP67 en option

11. Capacité de contact : 220V.ac/5A, 30V.dc/5A

Paramètres mécaniques

Débogage

Paramètre principal

Description du panneau et de la touche ↓ : touche Bas, utilisée pour modifier l'élément de sélection ; Touche Entrée : touche de confirmation, utilisée pour confirmer le changement de l'élément fixe ; : touche ou touche moins, utilisée pour la fermeture de la vanne ou la réduction des paramètres ; △ : ouvrir ou ajouter une clé, utilisée pour ouvrir la vanne ou augmenter le paramètre ; AM : touche de commutation mode « télécommande » / « local »

Réglage secondaire (KX)

Paramètre secondaire (MX)
