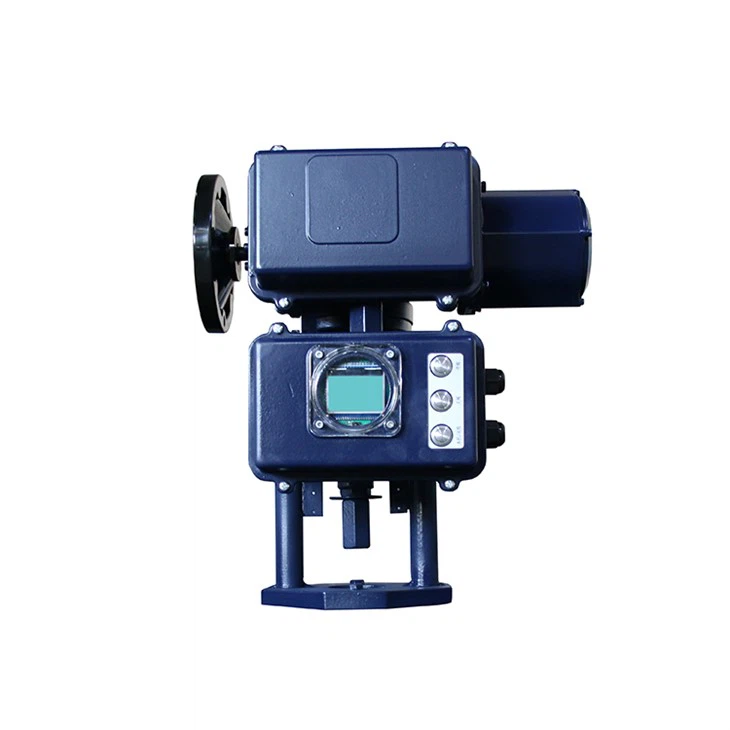

Actionneur électrique de régulation à tour linéaire 220V 380V

Actionneur électrique série SD

L'actionneur électrique de la série SD a de multiples fonctions, une qualité constante, une haute précision, diverses spécifications et un poids léger. C'est sûr et fiable. Il est flexible et pratique à moduler et à installer. Il joue un rôle important dans le système de contrôle des processus industriels et est largement utilisé dans l'électricité, la métallurgie, la pétrochimie, les matériaux de construction, le chauffage, l'industrie légère et le traitement de l'eau.

Avantages de l'actionneur linéaire A+Z,B+Z

Produit intégré à haute précision de pointage

Ce produit produit un coin de sortie pointant, le contrôle proportionnel global de l'amplificateur, la fonction de transmission de position se concentre ensemble, réalise la véritable intégration, reçoit le signal 4-20 mA, produit le signal 4-20 mA.

Fonction de protection du moment de force bidirectionnel

À savoir lorsque la vanne est en cours de travail normal, parce que la raison accidentelle crée la désactivation de la vanne, et provoque dans la situation où la machine électrique arrête les transferts, cet actionneur éteint immédiatement la source d'alimentation automatique, la machine électrique en raison d'une panne de courant mais tombe en panne, donc le L'équipement du moteur principal de protection n'est pas endommagé.

La nouvelle génération introduite de modèle intelligent

Assemblée et fabriquée au niveau national, la série SD présente la technologie avancée de France. Cependant, les séries mentionnées ci-dessus sont produites avec une qualité supérieure et un coût inférieur.

Avec une structure compacte, légère, entièrement fonctionnelle, plus de 1 200 fois par heure des temps de démarrage et un excellent circuit de contrôle logique, cette série est particulièrement appliquée aux conditions d'automatisation à haut rendement et de mouvements fréquents.

Protection du signal de coupure

L'actionneur s'arrête à la position d'origine, tout activé ou tout désactivé, qui est demandée par les utilisateurs lorsque le signal est interrompu par accident ou que le signal d'entrée est inférieur à 3 mA (appelé signal de coupure) afin de garantir le bon fonctionnement de l'ensemble du système. sûr et stable. Il possède également le point de connexion de sortie pour l'alarme.

Surcouple de la fonction de protection bidirectionnelle

L'actionneur dispose d'un dispositif de surveillance du surcouple qui peut surveiller avec précision le couple de la vanne. Lorsque le couple dépasse la plage de réglage, le couple commute à l'intérieur de l'actionneur et envoie un signal au circuit de commande pour arrêter le moteur afin de protéger la vanne, les pièces d'entraînement et le moteur. Une fois le défaut de surcouple mécanique résolu, en coupant l'alimentation électrique ou en entrant un signal instantanément inversé, l'actionneur reviendra tourner normalement.

Fonction de commutation automatique

L'actionneur peut mettre en œuvre trois types de fonctions de commutation : « à distance-automatique/à distance-manuel/local ». Il peut également fonctionner sur place électriquement et manuellement.

Les avantages et les inconvénients de la fonction switch

Le programme du panneau de commande présente les avantages et les inconvénients de la fonction de commutation qui répond à différentes situations sur place.

Freinage dynamique

Le programme du panneau de commande de l'actionneur électrique modèle modulant dispose d'une fonction de freinage dynamique qui peut empêcher le mouvement d'inertie du moteur et assurer la stabilité et la fiabilité du système de contrôle.

Servomoteur à double protection et haut rendement

Tout le moteur a la fonction de protection thermique et en phase ouverte. En cas de panne inattendue, il coupe efficacement l'alimentation électrique afin de protéger le moteur. Il constitue une bonne caractéristique du servo et ne surchauffera pas après des mouvements fréquents.

Fonction anti-interférence plus forte

Avec la puce principale importée du panneau de commande et des performances stables, l'actionneur a une capacité anti-interférence plus forte. Le signal d'entrée et de sortie adopte le fil blindé.

Démonstration : modèle de contrôle de modèle monté sur temps de trajet OA-10/tension

Tension d'alimentation : K : 220VAC, F : 380VAC,

Temps de trajet : Voir le tableau

Modèle monté : Z : montage direct, H : repose-pieds,

Modèle de contrôle : L : deux types, commutateur, entrée de quantité de commutateur, abréviation : modèle intégral et type de modulation proportionnelle, 4---20entrée mA

S : modèle séparé et type modulant proportionnel, entrée 4---20mA

Y : type de télécommande, entrée de quantité de commutateur

Principaux paramètres techniques :

Les paramètres suivants s'appliquent principalement au type de modulation proportionnelle ; les règles 1, 2, 3, 4, 5, 6 ne conviennent pas au type télécommandé et au type marche-arrêt.

1. Signal d'entrée : 4 ~ 20 mA (ou 1-5 V) CC

2. Résistance du canal d'entrée : 250 Ω

3. Numéro de canal d'entrée : 1 (modèle séparé 3)

4. erreur de base : 1 % ; 2,5%

5. Erreur de retour : 1,5 %

6. Bande morte : 0,5-3 % continu et réglable

7. Caractéristique d'amortissement : pas de balancement

8. Tension d'alimentation : 110 V-460V

9. Environnement opérationnel :

Température:

Modèle intégral : -25~+75 degré

Modèle séparé : -25~+80 degré

localisateur de position : -20~+75 degré

Humidité : Inférieure ou égale à 85% aucune caractéristique corrosive n'existe dans l'air ambiant.

10. Classe de protection : conforme à la norme IEC14 IP65 (étanche à la pluie et à la poussière) ; localisateur de position GAMX dans acc

Paramètres techniques
