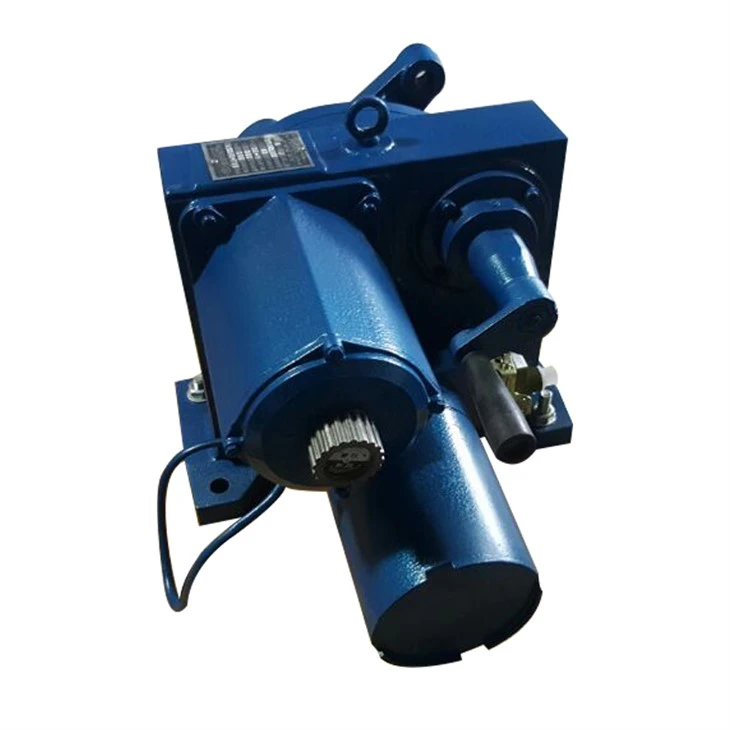

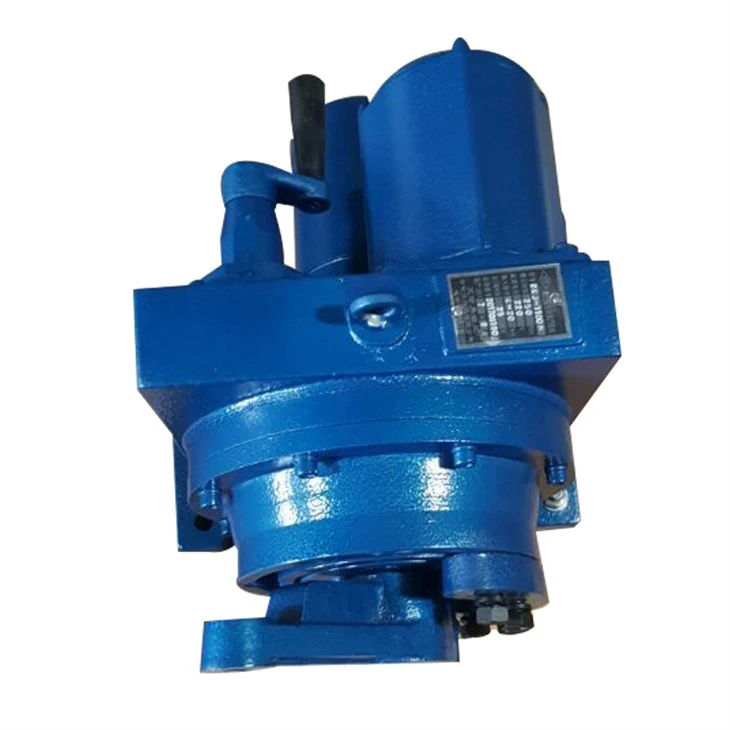

Actionneur électrique + série ZKJ
Aperçu
L'actionneur électrique ZKJ, une unité d'exécution dans un instrument combiné d'unité électronique de type DDZ, accepte les signaux d'une unité de régulation (ou d'un ordinateur) et contrôle automatiquement l'actionneur pour effectuer les tâches de régulation. Il est largement appliqué aux centrales électriques chimiques, pétrolières, métallurgiques, aux matériaux de construction, à l'approvisionnement en chaleur, au traitement de l'eau et à d'autres industries.
L'actionneur électrique de type ZKJ avec divers manipulateurs électriques peut réaliser une commutation sans perturbation du "manuel-automatique" du système de régulation pour une opération manuelle à distance sur un objet à réguler en temps opportun.
Tous les transmetteurs de position d'actionneur produits par notre société adoptent les derniers packages sensoriels faisant référence aux derniers circuits de sociétés étrangères, intégrant un transformateur de puissance, un redressement, une stabilisation de tension, une amplification de puissance et un courant constant, le module fabriqué (M) assure la fiabilité et la stabilité. de l'actionneur plus haut, afin de rendre le système plus sûr et fiable.
Caractéristiques du produit
1.The product has reasonable structure, strict production technology and quality management, so that the high reliability of the actuator is ensured, with Mean Time Between Failure (MTBF) >25 000 heures.
2. Le circuit de commutation de l'émetteur de position a une résistance à la tension induite élevée et ses performances dépassent les produits similaires dans le pays et à l'étranger.
3. Les cames de contrôle de déplacement peuvent être ajustées indépendamment sans interférence, de sorte que le réglage soit facile et pratique.
4.Le moteur monophasé à courant alternatif est utilisé dans l'actionneur à couple élevé pour faciliter l'utilisation du système de contrôle automatique.
5. La roue de frein moteur fabriquée à partir de matériaux spéciaux présente les caractéristiques d'un freinage fiable, d'une longue durée de vie et supérieure aux produits similaires.
Performance technique
Paramètre essentiel
|
DKJ,SKJ,ZKJ est l'abréviation d'angle de rotation qui expriment différentes fonctionnalités de contrôle et modes d'installation se combinent aux lettres suivantes |
|
|
1 |
Le type M signifie l'actionnement du module marche-arrêt |
|
2 |
type D,Le type DY-JT signifie l'actionnement du module électronique (régulateur) |
|
3 |
Le type Z signifie un actionnement monté directement ; le type ZM signifie un montage direct marche-arrêt ; Le type ZD signifie électronique à montage direct |
|
4 |
Le type B signifie un actionnement antidéflagrant ; le type BM signifie antidéflagrant on-otff ; Le type BD signifie électronique antidéflagrant |
|
5 |
Le type F signifie l'actionnement du module électronique (de régulation) |
|
6 |
Le type Y signifie l'actionnement du module électronique ((régulateur) |
|
7 |
Le type EX signifie un actionnement modulant antidéflagrant ou à affichage numérique |
|
8 |
Le type CX signifie signal de retour DC 4-20 mA avec course du fin de course électrique |
|
9 |
Notre société peut être personnalisée selon les exigences du client |
Spécifications du modèle
Personnalisation montée sur plaque de base
La couleur peut être personnalisée
Application en direct
Actionneur électrique de type marche-arrêt DKJ-M
|
Taper |
DKJ-210M 2100M |
DKJ-310M 3100M |
DKJ-410M 4100M |
DKJ-510M 5100M |
|
Couple de sortie (Nm) |
100 |
250 |
600 |
1600 |
|
Temps (S) |
25 |
|||
|
Poids (kg) |
30 |
45 |
75 |
125 |
|
Taper |
DKJ-610M 6100M |
DKJ-610M 6100M |
DKJ-710M 710M |
DKJ-810M 8100M |
|
Couple de sortie (Nm) |
2500 |
4000 |
6000 |
10000 |
|
Temps (S) |
40 |
60 |
60 |
100 |
|
Poids (kg) |
130 |
175 |
230 |
|
Tous les modèles suivants d'actionneur électrique quart de tour électronique DKJ-D (DY-J) sont représentés dans DY-J
|
Taper |
DY-J21 |
DY-J31 |
DY-J41 |
DY-J51 |
DY-J61A |
DY-J61 |
DY-J71 |
DY-J81 |
|
Couple (Nm) |
100 |
250 |
600 |
1600 |
2500 |
4000 |
6000 |
10000 |
|
Temps (S) |
25 |
40 |
60 |
90 |
90 |
|||
Actionneur électrique de type antidéflagrant DKJ-B
|
Taper |
DY-J21 |
DY-J31 |
DY-J41 |
DY-J51 |
DY-J61A |
DY-J61 |
DY-J71 |
DY-J81 |
|
Couple (Nm) |
100 |
250 |
600 |
1600 |
2500 |
4000 |
6000 |
10000 |
|
Temps (S) |
25 |
40 |
60 |
90 |
90 |
|||
Cotes d'installation
