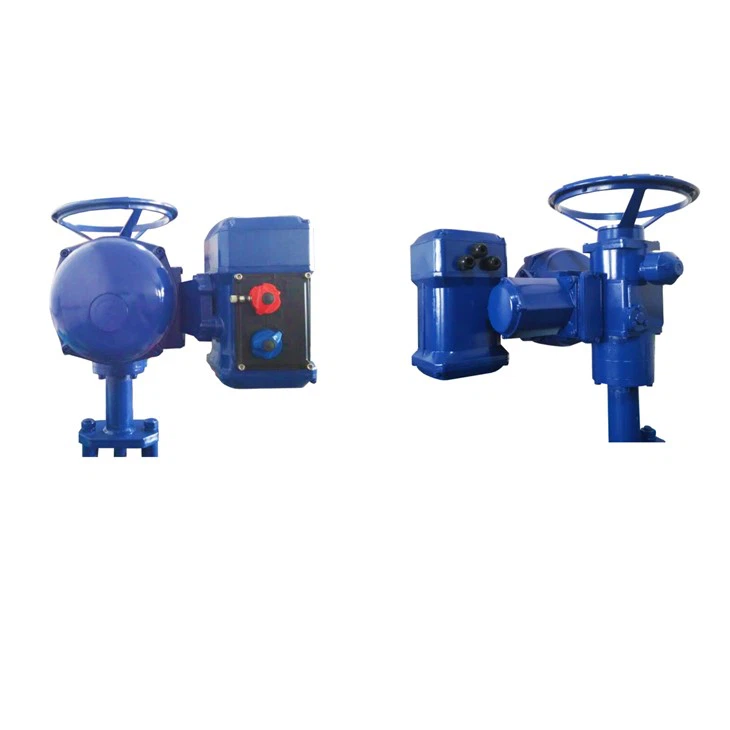

Actionneur électrique
Paramètres techniques de l'actionneur électrique SAL
Les principaux paramètres techniques des actionneurs électriques SALsereis
1. Signal d'entrée : 4-20m A
2. Délai : 0,3 ~ 3 pour cent Ajustable en continu.
3. Passage d'entrée : un pour l'entrée de courant analogique et un pour l'entrée tout ou rien.
4. Signal de sortie : 4 20m A Impédance CC inférieure ou égale à 500
5. Le passage d'entrée et le passage de sortie sont isolés.
6. Erreur de base : inférieure ou égale à ± 1,5 pour cent
7. Déviation Inférieur ou égal à 1 pour cent
8. Caractéristique d'amortissement : sans oscillation (oscillation périodique nulle).
9. Classe de protection : IP67
10. Environnement de fonctionnement : Température : -25 degrés ＋70 degrés
11. Alimentation : Monophasé : 220 V 10 pour cent 50 Hz ; Triphasé : 380 V 10 % 50 H z
12. Impédance 250Ω 13. Humidité inférieure ou égale à 95 pour cent
Les actionneurs électriques sont classés
Instruction sur les types et spécifications des actionneurs électriques à virage linéaire
Modèles et spécifications de l'actionneur électrique à tour linéaire SAL
Les caractéristiques de configuration des actionneurs électriques
1. Les actionneurs électriques monophasés et triphasés à modulation proportionnelle intégrale adoptent tous un couplage optique et électrique sans contact avec des relais à semi-conducteurs à déclenchement supérieur à zéro pour contrôler le moteur. Le modèle à distance adopte le contact de courant alternatif importé de haute fiabilité pour le contrôle.
2. Fonction de fonctionnement locale Le produit est équipé de commutateurs magnétiques à arbre non pénétrant, pour réaliser le changement excessif local/à distance et l'actionneur électrique tournant en actionnant les commutateurs. Les interrupteurs sont utilisés pour contrôler le circuit électrique défectueux de l'actionneur. Les commutateurs peuvent être verrouillés pour éviter toute opération locale non autorisée. Si l'exploitation locale n'en a pas besoin, veuillez sélectionner le produit sans la structure d'exploitation locale.
3. Fonctionnement manuel L'actionneur est tous équipé d'un volant pour faire fonctionner l'actionneur dans les directions d'ouverture et de fermeture en cas de défaut d'alimentation. Lorsque le fonctionnement du volant est nécessaire, poussez le volant dans la direction de l'arbre du volant, puis il peut être utilisé. Une fois le fonctionnement terminé, le volant est automatiquement embrayé. Le volant ne pouvait pas tourner lorsque l'actionneur était en état de fonctionnement électrique.
4. Fonction de protection contre les surcouples L'actionneur dispose d'un dispositif de surveillance des surcouples qui peut surveiller avec précision le couple de la vanne. Lorsque le couple dépasse la valeur de réglage, le commutateur de couple à l'intérieur de l'actionneur envoie un signal au circuit de commande pour arrêter le moteur afin de protéger la vanne, les pièces d'entraînement et le moteur. Une fois le défaut de surcouple mécanique résolu, en coupant l'alimentation électrique ou en entrant un signal instantanément inversé, l'actionneur reviendra à son fonctionnement normal.
5. Servomoteur de type spécial Les moteurs monophasés et triphasés adoptés pour l'actionneur sont des moteurs de type spécial à hautes caractéristiques de servo, ayant un couple de démarrage élevé, une faible inertine et un faible courant de démarrage. Le moteur permet des démarrages fréquents, normalement 1200 fois/heure. Le moteur de la série SM permet un démarrage à 1800 fois/heure.
6. Indication de position Le courant de sortie est utilisé pour l'indication de position. Tous les types d'actionneurs sont équipés du circuit émetteur de courant pour produire le courant de retour de position comme indication de position ou utilisé pour comparer avec le signal d'entrée. Le courant de sortie est de 4 ~ 20 mA DC. L'impédance de sortie est inférieure ou égale à 5000. Sortie de courant constant. Les circuits de courant d'alimentation du modèle modulant standard et du modèle intelligent sont intégrés aux circuits de contrôle logiques complets de l'actionneur dans une structure entière. L'actionneur modèle à distance dispose d'un module de courant individuel 2-fil pour produire un courant de 4 à 20 mA.
7. Fonction de verrouillage de position du signal de coupure. Les actionneurs du modèle modulant ont tous des signaux de contrôle analogiques de 4 ~ 20 mA en circuit ouvert vérifiant automatiquement le fonctionnement. Si le signal de coupure se produit, l'actionneur maintiendra la position d'origine ou se tournera vers l'urgence définie. position.
8. Freinage dynamique Le freinage dynamique est la configuration standard pour protéger contre les impacts excessifs sur la valve en raison de l'inertie trop importante. Le freinage dynamique adopte la forme de freinage électrique avec la position de la vanne surveillée par le capteur de position de vanne précis pour contrôler la rotation du moteur et son positionnement précis.
