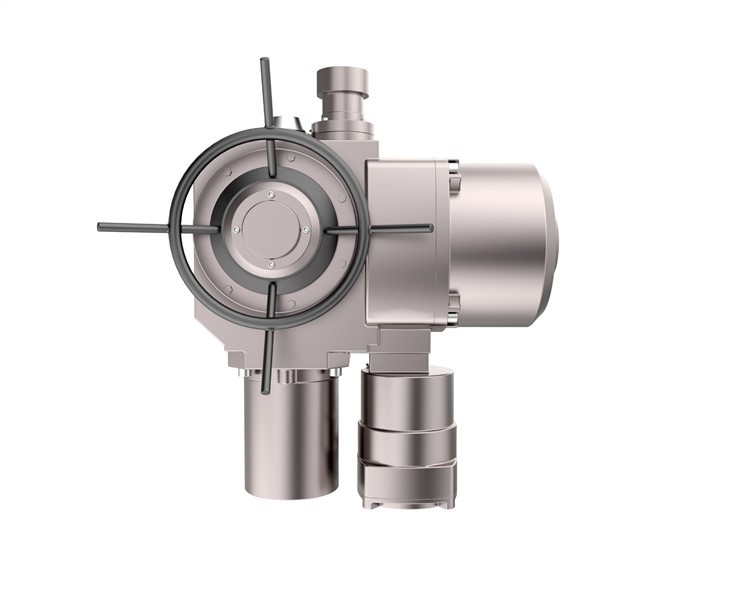

L'actionneur électrique à intégration intelligente quart de tour peut être utilisé pour contrôler diverses vannes avec un angle de régulation de 0-90 ° et la plage de couple est : 35-10000 Nm. Il peut être utilisé pour contrôler toutes les vannes quart de tour comme : coupe-fumée vanne, vent primaire et secondaire de la chaudière, vent latéral de la chaudière, régulateur de volet d'entrée et de sortie du préchauffeur d'air, vanne papillon, vanne à boisseau sphérique, vanne à persienne, volet, vanne à boisseau, vanne à clapet, etc. Antidéflagrant : IP67, IP68 .
Mode mouvement | |||||||
Quart de tour | Multi-tours | Virage linéaire | |||||
Couple ＜4000Nm | Couple 1～100KNm | Couple 60～6000Nm | Couple 10～10KNm | ||||
Conditions environnementales | Environnement général | Mode de contrôle | Au / Désactivé | OA AS | ST+RS | ST | ST+VE/SRA+VE |
S1S2S3S4 | OA AS | ST+RS | ST | ST+VE/SRA+VE | |||
Explosif et inflammabilité | Au / Désactivé | OA AS | ST+RS | ST | ST+VE/SRA+VE | ||
S1S2S3S4 | OA AS | ST+RS | ST | ST+VE/SRA+VE | |||
L'actionneur électrique quart de tour peut être utilisé pour contrôler diverses vannes avec un angle de réglage de 0-90° et la plage de couple est : 35-10000Nm. Il peut être utilisé pour contrôler toutes les vannes quart de tour telles que : vanne de coupure des fumées, vent primaire et secondaire de la chaudière, vent latéral de la chaudière, régulateur de registre d'entrée et de sortie du préchauffeur d'air, vanne papillon, vanne à boisseau sphérique, vanne à persienne, amortisseur, vanne à boisseau, clapet à clapet, etc. Classe antidéflagrante : IP67, IP68.
Paramètres de base
Tableau des modèles d'actionneur quart de tour série ST+RSPuissance triphasée 380 v, 50 Hz
Couple maximum Nm | Couple de fonctionnement Nm | Modèle d'actionneur | Temps de fonctionnement S/90˚ | ST Vitesse de rotation tr/min | Bride (ISO) | S4 : système de fonctionnement de la dynamo 50 % | |||
Pouvoir KW | Vitesse de rotation tr/min | Courant nominal A | Courant de démarrage A | ||||||
500 | 500 | ST6+RS50 | 56 38 27 | 11 16 23 | F10 | 0.10 0.10 0.37 | 750 750 1500 | 0.8 0.8 1.1 | 1.6 1.5 5.0 |
1000 | 1000 | ST6+RS102 | 68 47 33 25 | 11 16 23 30 | F12 | 0.10 0.10 0.37 0.37 | 750 750 1500 1500 1500 | 0.8 0.8 1.1 1.1 | 1.6 1.5 5.0 5.0 |
2500 | 2500 | ST6+RS252 | 164 113 78 60 39 | 11 16 23 30 46 | F16 | 0.10 0.10 0.37 0.37 0.37 | 750 750 1500 1500 1500 | 0.8 0.8 1.1 1.1 1.1 | 1.6 1.5 5.0 5.0 5.0 |
3600 | 2280 | ST6+RS600 | 218 150 104 80 52 | 11 16 23 30 46 | F16 | 0.10 0.10 0.37 0.37 0.37 | 750 750 1500 1500 1500 | 0.8 0.8 1.1 1.1 1.1 | 1.6 1.5 5.0 5.0 5.0 |
3500 | 3500 | ST14+RS432 | 98 68 47 | 11 16 23 | F16 | 0.37 0.37 0.37 | 1500 1500 1500 | 1.1 1.1 1.1 | 5.0 5.0 5.0 |
6000 | 3800 | ST14+RS600 | 218 150 104 49 | 11 16 23 61 | F16 | 0.37 0.37 0.50 0.90 | 1500 1500 1500 1500 | 1.1 1.1 1.5 2.7 | 5.0 5.0 5.0 14 |
16800 | 11200 | ST14+RS1825G | 113 | 61 | F25 | 0.90 | 1500 | 2.7 | 14 |
10780 | 7140 | ST14+RS3030 | 199 138 52 | 16 23 61 | F25 | 0.37 0.50 0.90 | 1500 1500 1500 | 1.1 1.5 2.7 | 5.0 5.0 14 |
28000 | 18480 | ST14+RS3030G | 156 | 61 | F25 | 0.90 | 1500 | 2.7 | 14 |
14100 | 9300 | ST30+RS1852 | 143 100 38 | 16 23 61 | F25 | 0.90 1.50 2.20 | 1500 1500 1500 | 2.7 3.7 5.1 | 14 21 27 |
18000 | 12000 | ST30+RS1852G | 113 | 61 | F25 | 2.20 | 1500 | 5.1 | 27 |
23100 | 15300 | ST30+RS3030 | 199 138 | 16 23 | F25 | 0.90 1.50 | 1500 1500 | 2.7 3.7 | 14 27 |
23100 | 15300 | ST30+RS3030 | 53 | 61 | F25 | 2.20 | 1500 | 5.1 | 27 |
30000 | 19800 | ST30+RS3030G | 156 | 61 | F25 | 2.20 | 1500 | 5.1 | 27 |
34200 | 21900 | ST30+RS5035 | 209 79 | 23 61 | F25 | 1.50 2.20 | 1500 | 3.7 5.1 | 21 27 |
50000 | 32000 | ST30+RS5035G | 236 | 61 | F35 | 2.20 | 1500 | 5.1 | 27 |
42900 | 40000 | ST30+RS6340 | 98 | 61 | F40 | 2.20 | 1500 | 5.1 | 27 |
18000 | 12000 | ST70+RS1825G | 113 | 61 | F25 | 4.00 | 1500 | 9.1 | 52 |
30000 | 19800 | ST70+RS3030 | 199 138 52 | 11 23 61 | F25 | 2.20 3.00 4.00 | 1500 1500 1500 | 5.1 7.2 9.1 | 27 37 52 |
30000 | 19800 | ST70+RS3030G | 156 | 61 | F25 | 4.00 | 1500 | 9.1 | 52 |
50000 | 32000 | ST70+RS5035 | 209 79 | 23 61 | F25 | 3.00 4.00 | 1500 1500 | 7.2 9.1 | 37 52 |
50000 | 32000 | ST70+RS5035G | 236 | 61 | F35 | 4.00 | 1500 | 9.1 | 52 |
63000 | 40000 | ST70+RS6340 | 98 | 61 | F40 | 4.00 | 1500 | 9.1 | 52 |
Tableau des modèles d'actionneur quart de tour série ST+RSPuissance monophasée 220v, 50Hz
Couple maximum Nm | Couple de fonctionnement Nm | Modèle d'actionneur | Temps de fonctionnement S/90˚ | ST Vitesse de rotation tr/min | Bride (ISO) | S4 : système de fonctionnement de la dynamo 50 % | |||
Pouvoir KW | Vitesse de rotation tr/min | Courant nominal A | Courant de démarrage A | ||||||
500 | 500 | ST6+RS50 | 56 38 27 | 11 16 23 | F10 | 0.10 0.10 0.40 | 750 750 1500 | 2.5 2.5 4.0 | 3.0 3.0 6.3 |
1000 850 1000 935 | 1000 850 1000 935 | ST6+RS102 | 68 47 33 25 | 11 16 23 30 | F12 | 0.10 0.10 0.40 0.40 | 750 750 1500 1500 1500 | 2.5 2.5 4.0 4.0 | 3.0 3.0 6.3 6.3 |
2500 2100 2500 2310 1680 | 2500 2100 2500 2310 1680 | ST6+RS252 | 164 113 78 60 39 | 11 16 23 30 46 | F16 | 0.10 0.10 0.40 0.40 0.40 | 750 750 1500 1500 1500 | 2.5 2.5 4.0 4.0 4.0 | 3.0 3.0 6.3 6.3 6.3 |
3600 3000 3600 3300 2400 | 2280 1900 2280 2190 1520 | ST6+RS600 | 218 150 104 80 52 | 11 16 23 30 46 | F16 | 0.10 0.10 0.40 0.40 0.40 | 750 750 1500 1500 1500 | 2.5 2.5 4.0 4.0 4.0 | 3.0 3.0 6.3 6.3 6.3 |
6600 4800 | 4400 3200 | ST14+RS1825G | 230 150 | 30 46 | F25 | 0.40 0.40 | 1500 1500 | 4.0 4.0 | 6.3 6.3 |
3500 3500 2750 | 3500 3500 2750 | ST14+RS432 | 98 68 74 | 11 16 23 | F16 | 0.30 0.30 0.30 | 1500 1500 1500 | 3.5 3.5 3.5 | 15 15 15 |
6000 6000 6000 3600 | 3800 3800 3800 2280 | ST14+RS600 | 218 150 104 49 | 11 16 23 61 | F16 | 0.30 0.30 0.30 0.30 | 1500 1500 1500 1500 | 3.5 3.5 3.5 3.5 | 15 15 15 15 |
7200 | 4800 | ST14+RS1825G | 113 | 61 | F25 | 0.30 | 1500 | 3.5 | 15 |
10780 8470 4620 | 7140 5610 3060 | ST14+RS3030 | 199 138 52 | 11 16 23 | F25 | 0.30 0.30 0.30 | 1500 1500 1500 | 3.5 3.5 3.5 | 15 15 15 |
12000 | 7920 | ST14+RS3030G | 156 | 61 | F25 | 0.30 | 1500 | 3.5 | 15 |
16680 | 10680 | ST14+RS5035G | 236 | 61 | F35 | 0.30 | 1500 | 3.5 | 15 |
ST14+RS1825G monté sur pied
Actionneur Afficher

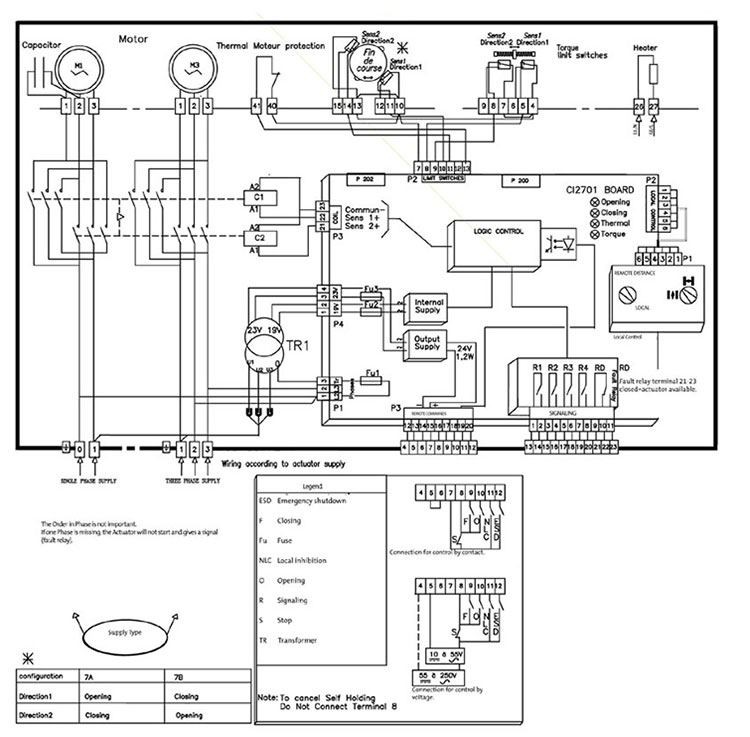

Schéma de câblage
Type de régulation intégré
Type de régulation intégré (avec positionneur)
