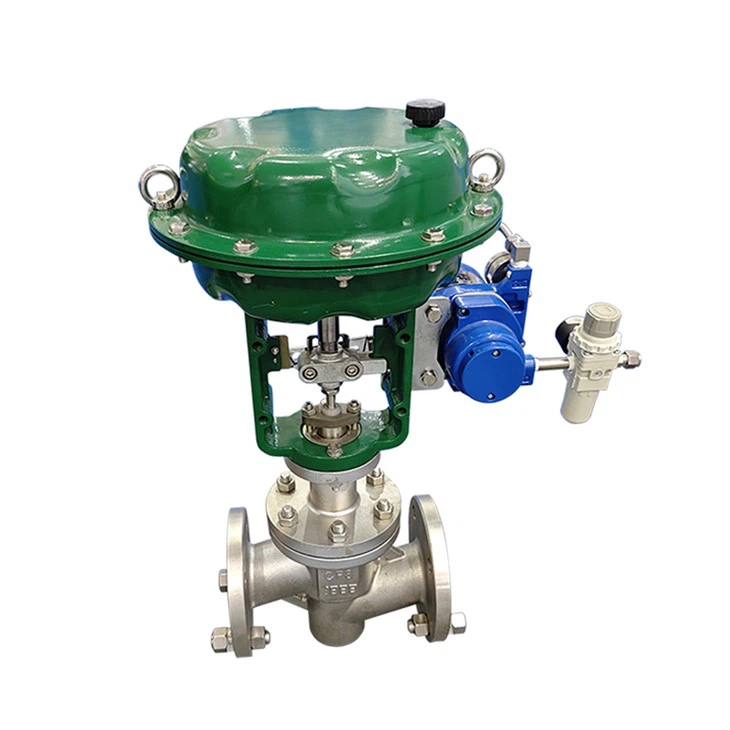

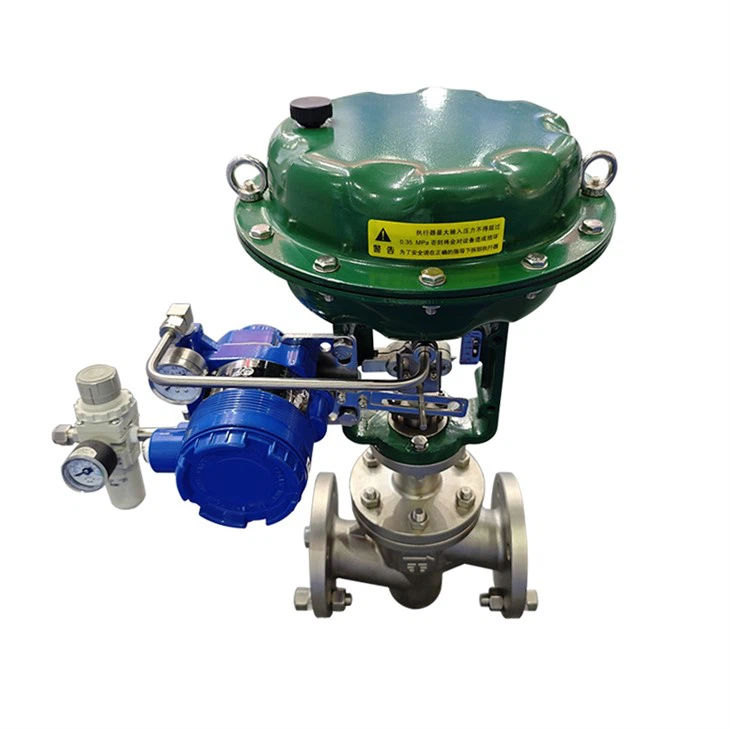

Positionneur de soupape de commande pneumatique
APERÇU
Les vannes de commande pneumatique sont largement utilisées dans les systèmes de contrôle de l'automatisation industrielle pour ajuster les paramètres de processus tels que l'écoulement moyen, la pression, la température, le niveau de liquide, etc. Il est principalement composé d'actionneurs pneumatiques et de mécanismes d'ajustement, et utilise de l'air comprimé comme source d'alimentation pour atteindre un contrôle précis de la valve.
CARACTÉRISTIQUES
Contrôle simple
La vanne de commande pneumatique contrôle le mouvement du piston ou du diaphragme par la pression de l'air, ajustant ainsi l'ouverture du disque de soupape pour contrôler les paramètres tels que l'écoulement moyen, la pression et la température. Cette méthode de contrôle est relativement simple et facile à utiliser et à maintenir.
Intrinsèquement sûr
Étant donné que la soupape de commande pneumatique utilise de l'air comprimé comme source d'alimentation, aucune mesure supplémentaire d'étanchéité de l'explosion n'est requise, ce qui le rend plus sécurisé.
Réponse rapide
La soupape de commande pneumatique a une vitesse de réponse rapide et peut rapidement ajuster l'écoulement, la pression et d'autres paramètres du milieu en fonction du signal de contrôle pour assurer la stabilité et la fiabilité du processus de production.
Paramètres
Diamètre nominal: DN50 mm ~ DN300mm (NPS2 ~ 12)
Pression nominale: PN1 0 MPA ~ 16MPA, PN 1.6, 2.5, 4.0, 6.4MPA
Plage de températures: -29 c -300 c, etc.
PRÉCAUTIONS
1. Gardez le pipeline propre: Vérifiez régulièrement le pipeline de connexion de la vanne de commande pour la rouille, le scories de soudage, la saleté, etc. et les retirer à temps si elle est trouvée. Ces saletés entraîneront une usure sur le noyau de la soupape et le siège de soupape de la soupape de commande, affectant le fonctionnement normal de la soupape de commande. Vous pouvez installer un dispositif de filtre tel qu'un filtre devant la vanne de commande et le nettoyer régulièrement.
2. Vérifiez le support de la vanne de commande: le support de la vanne de commande doit conserver les composants de la vanne de commande dans une position qui n'est pas affectée par la gravité. Si le support est inapproprié, la tige de soupape et le siège de soupape de la soupape de commande ne peuvent pas être alignées, la détérioration augmente et les performances d'étanchéité diminuent.
3. Assurer la qualité de la source d'air: la source d'air est la source d'énergie pour le fonctionnement de la soupape de commande. Les impuretés contenues dans l'air comprimé pour l'instrument bloqueront le trou de gaz et le pipeline, provoquant des échecs. Par conséquent, la source de gaz doit être vérifiée régulièrement pour s'assurer que la qualité de la source de gaz est bonne, ne contient pas d'eau, de pétrole et d'autres débris, et que la pression de la source de gaz est stable et répond aux exigences.
4. Inspection et maintenance régulières: vérifiez régulièrement si la valve et le pipeline ont des problèmes de fuite et de blocage, et les gérer à temps pour assurer leur fonctionnement normal et leur durée de vie. Dans le même temps, le dispositif de transmission de l'engrenage, l'actionneur et d'autres composants doivent être inspectés et maintenus pour assurer leur fonctionnement normal.
5. Installation et utilisation correctes: Lors de l'installation de la soupape de commande pneumatique, les instructions du fabricant doivent être strictement suivies pour s'assurer que la valve est installée horizontalement, la tige de la soupape est tournée vers le haut et que la direction d'écoulement moyen est indiquée par la flèche dans le diagramme. Pendant l'utilisation, si une anomalie est trouvée, la machine doit être arrêtée à temps pour l'inspection et le dépannage.
6. Stockage et protection: Lors du stockage, la soupape de commande pneumatique doit être stockée dans une pièce sèche et les deux ports de la valve doivent être bloqués. Le stockage d'empilement n'est pas autorisé. La soupape de commande stockée pendant une longue période doit être vérifiée régulièrement pour éliminer la saleté, et l'huile anti-rust doit être appliquée à toutes les pièces mobiles et aux surfaces de traitement pour empêcher la rouille.
Problèmes et solutions
1. La soupape de commande ne fonctionne pas
Cause du problème:
Pas de signal, pas de source d'air: la soupape de la source d'air n'est pas ouverte, la fuite de tuyau principal de la source d'air, la source d'air contient de l'eau et des gels, provoquant un blocage, une défaillance du compresseur, etc.
Il y a une source d'air, mais pas de signal: le régulateur échoue, le tube de signal fuit, le soufflet de positionneur fuit, le diaphragme de la fiche de régulation est endommagé, etc.
Le positionneur n'a pas de sortie: le trou de papillon constant de l'amplificateur est bloqué, l'humidité s'accumule dans l'air comprimé, etc.
Panne de l'actionneur: flexion de la tige de la valve, noyau de la valve coincée, etc.
La solution :
Vérifiez et réparez le problème de la source d'air, tels que l'ouverture de la soupape de la source d'air, la réparation de la fuite, la gestion du problème du glaçage, la réparation ou le remplacement du compresseur, etc.
Réparer ou remplacer les pièces défectueuses, telles que le régulateur, le tube de signal, le positionneur, etc.
Débloquez le trou de papillon constant, retirez la saleté ou nettoyez la source d'air pour assurer le fonctionnement normal de l'amplificateur.
Retirez la vanne pour une inspection plus approfondie et réparez ou remplacez les pièces de l'actionneur, telles que la tige de soupape, le noyau de la vanne, etc.
2. La valve de commande est bloquée
Causes de problèmes:
Il y a des substances collantes dans le corps de la valve, un blocage de coke, l'emballage est pressé trop étroitement, l'emballage PTFE est vieilli, la tige de soupape est pliée et rayée, etc.
Le scories de soudage, la rouille, etc. dans le pipeline provoquent un blocage des pièces d'accélérateur et de guidage.
La solution :
Ouvrez et fermez rapidement la dérivation ou la vanne de commande pour laisser les impuretés être emportées par le milieu de la dérivation ou de la soupape de commande.
Installez un filtre avant la vanne de commande pour empêcher les impuretés d'entrer dans le corps de la vanne.
Nettoyez les impuretés dans le corps de la valve, ajustez l'étanchéité de l'emballage, remplacez l'emballage du vieillissement, etc.
3. Fuite de la vanne de commande
Causes de problèmes: La tige de soupape ne convient pas à la longueur, ce qui entraîne un écart entre le noyau de la soupape et le siège de soupape.
Il y a des impuretés sur la surface d'étanchéité du noyau de la soupape et du siège de soupape. Les internes de valve sont portés, corrodés ou endommagés, etc.
La solution :
Ajustez la longueur de la tige de soupape pour vous assurer que le noyau de la soupape et le siège de soupape sont en contact complet.
Nettoyez les impuretés sur la surface d'étanchéité du noyau de la soupape et le siège de soupape.
Remplacez les internes à soupape usées, corrodées ou endommagées.
Quatrième action de vanne de contrôle instable
Causes de problèmes
Pression instable de la source d'air: petite capacité du compresseur, panne de soupape de réduction de la pression, etc. Pression de signal instable: constante de temps de contrôle de contrôle inapproprié, sortie de régulateur instable, etc.
Solution:
Remplacez un compresseur de grande capacité ou réparez ou remplacez la soupape de réduction de la pression pour assurer la pression de la source d'air stable. Réglez les paramètres du système de contrôle ou remplacez le régulateur pour assurer la pression stable du signal.
En résumé, pour les problèmes communs des vannes de contrôle pneumatiques, il est nécessaire de vérifier et de prendre soigneusement des solutions correspondantes pour assurer le fonctionnement normal de la valve et prolonger sa durée de vie.
2. La valve de commande est bloquée
Causes de problèmes:
Il y a des substances collantes dans le corps de la valve, un blocage de coke, l'emballage est pressé trop serré, l'emballage PTFE est vieilli, la tige de soupape est pliée et rayée, etc.
Le scories de soudage, la rouille, etc. dans le pipeline provoquent un blocage des pièces d'accélérateur et de guidage.
La solution :
Ouvrez et fermez rapidement la dérivation ou la vanne de commande pour laisser les impuretés être emportées par le milieu de la dérivation ou de la soupape de commande. Installez un filtre avant la vanne de commande pour empêcher les impuretés d'entrer dans le corps de la vanne. Nettoyez les impuretés dans le corps de la valve, ajustez l'étanchéité de l'emballage, remplacez l'emballage du vieillissement, etc.
3. Fuite de la vanne de commande
Causes de problèmes: La longueur de la tige de soupape ne convient pas, ce qui entraîne un écart entre le noyau de la soupape et le siège de soupape.
Il y a des impuretés sur la surface d'étanchéité du noyau de la soupape et du siège de soupape.
Les internes de valve sont portés, corrodés ou endommagés.
La solution :
Ajustez la longueur de la tige de soupape pour vous assurer que le noyau de la soupape et le siège de soupape sont entièrement en contact.
Nettoyez les impuretés sur la surface d'étanchéité du noyau de la soupape et le siège de soupape.
Remplacez les internes à soupape usées, corrodées ou endommagées.
4. Fonctionnement instable de la vanne de commande
Causes du problème:
Pression instable de la source d'air: petite capacité du compresseur, panne de soupape de réduction de la pression, etc. Pression de signal instable: constante de temps de contrôle de contrôle inapproprié, sortie de régulateur instable, etc.
La solution :
Remplacez un compresseur de grande capacité ou réparez ou remplacez la soupape de réduction de la pression pour garantir la pression stable de la source d'air.
Réglez les paramètres du système de contrôle ou remplacez le régulateur pour assurer la pression stable du signal.
En résumé, pour les problèmes communs des vannes de contrôle pneumatiques, il est nécessaire de vérifier et de prendre soigneusement des solutions correspondantes pour assurer le fonctionnement normal de la valve et prolonger sa durée de vie.
