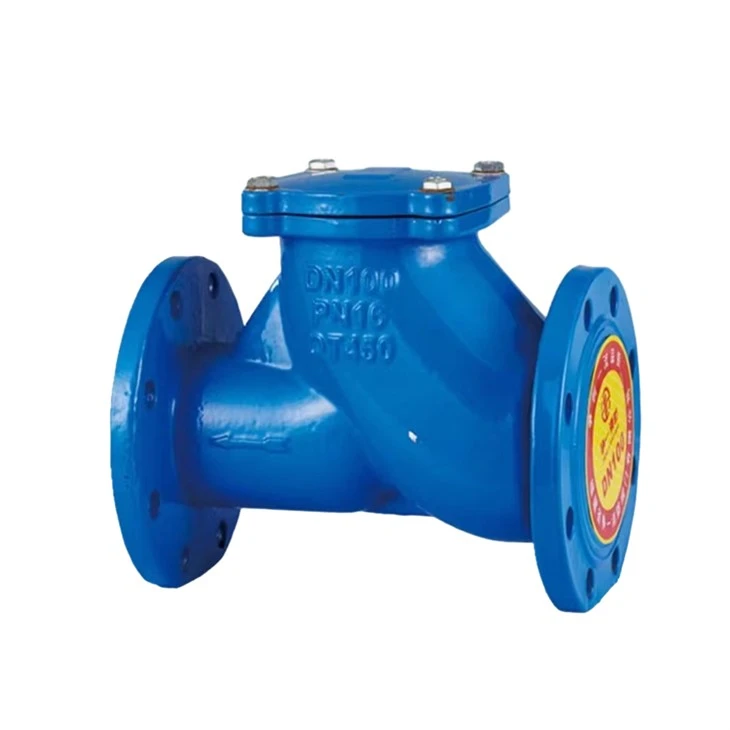

Clapet anti-retour à bille
Introduction
Le clapet anti-retour à bille est également appelé clapet anti-retour et sa fonction est d'empêcher le fluide présent dans la canalisation de refluer. Les parties d'ouverture et de fermeture s'ouvrent ou se ferment d'elles-mêmes en fonction du débit et de la force du fluide pour éviter le reflux du fluide. Le clapet est appelé clapet anti-retour.
1. Les clapets anti-retour sont des vannes automatiques et sont principalement utilisés sur les canalisations à flux de fluide unidirectionnel. Ils ne permettent au fluide de s'écouler que dans une seule direction pour éviter les accidents. Étant donné que le canal de la vanne est simplifié, la pression d'écoulement est inférieure à celle du clapet anti-retour à bille, ce qui convient aux faibles débits et aux grands diamètres où le débit ne change pas beaucoup. Ces trois formes se répartissent principalement selon le diamètre de la valve. Le but est d'atténuer le choc hydraulique lorsque le média cesse de s'écouler ou inverse le débit.
2. Un clapet anti-retour dans lequel le disque de la vanne tourne autour d'une goupille dans le siège de la vanne. Le clapet anti-retour à disque a une structure simple et ne peut être installé que sur des canalisations horizontales et présente de bonnes performances d'étanchéité.
3. Une vanne dont le disque glisse le long de la ligne centrale du corps de vanne. Le clapet anti-retour pour pipeline est un nouveau type de vanne. Il est de petite taille, léger et dispose d'une bonne technologie de traitement. C'est l'une des directions de développement des clapets anti-retour.
La fonction de ce type de vanne est de permettre au fluide de s'écouler uniquement dans un sens et d'empêcher l'écoulement dans un seul sens. Habituellement, ce type de vanne fonctionne automatiquement. Sous la pression d'un fluide circulant dans une direction, le disque de la vanne s'ouvre ; lorsque le fluide s'écoule dans la direction opposée, la pression du fluide et le poids propre du disque de vanne agissent sur le siège de vanne, coupant ainsi le débit.
Applications et matériaux
Le clapet anti-retour à bille convient à diverses canalisations avec une pression nominale PN1.0MPa~42.0MPa, classe150-2500 ;
diamètre nominal DN15~1200 mm, NPS1/2~48 ;
température de fonctionnement -196~ 540 degrés, pour éviter le reflux moyen.
En sélectionnant différents matériaux, il peut être utilisé dans divers milieux tels que l'eau, la vapeur, l'huile, l'acide nitrique, l'acide acétique, les milieux oxydants forts et l'urée.
Acier au carbone, acier basse température, acier biphasé (F51/F53), alliage de titane, bronze d'aluminium, Inconel (INCONEL625), SS304, SS304L, SS316, SS316L ; acier au chrome-molybdène, Monel (400/500), alliage 20 #, Hastelloy et autres matériaux métalliques

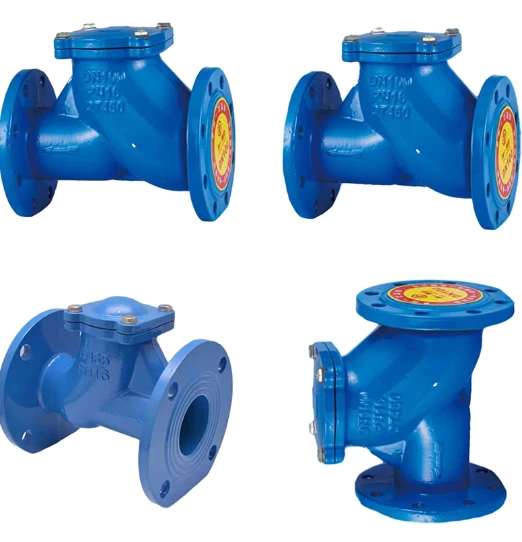

Affichage du produit
Normes et standards
1. Conception et fabrication : API594, API6D, JB/T8937
2. Longueur de structure : API594, API6D, DIN3202, JB/T8937
3. Catégorie pression-température : SNSIB16.3
4, DIN2401, GB/T9124, HG20604, HG20625, SH3406, JB/T74 4. Tests et inspection : API598, JB/T9092
5. Bride de tuyauterie : JB/T74~90, GB/T9112 !9124, HG20592~20635, SH3406, ANSIB16.5, DIN2543~2548, GB/T13402, API605, ASMEB16.47
Principe de fonctionnement
Il peut également être utilisé sur les conduites alimentant des systèmes auxiliaires où la pression peut dépasser la pression du système. Les clapets anti-retour peuvent être principalement divisés en clapets anti-retour à battant (tournant en fonction du centre de gravité) et en clapets anti-retour à levage (se déplaçant le long de l'axe).
La fonction de ce type de vanne est de permettre au fluide de s'écouler dans un seul sens et d'empêcher l'écoulement dans le sens opposé. Habituellement, ce type de vanne fonctionne automatiquement. Sous la pression d'un fluide circulant dans une direction, le disque de la vanne s'ouvre ; lorsque le fluide s'écoule dans la direction opposée, la pression du fluide et le poids propre du disque de vanne agissent sur le siège de vanne, coupant ainsi le débit.
Le clapet anti-retour à battant est doté d'un mécanisme de charnière et d'un disque de clapet en forme de porte qui repose librement sur la surface inclinée du siège. Afin de garantir que le disque de valve puisse atteindre la position appropriée de la surface du siège de valve à chaque fois, le disque de valve est conçu dans le mécanisme de charnière de sorte que le disque de valve ait suffisamment d'espace d'oscillation et permette au disque de valve d'entrer en contact véritablement et complètement avec la valve. siège. Le clapet de valve peut être entièrement en métal, ou il peut être incrusté de cuir, de caoutchouc ou de revêtement synthétique sur le métal, en fonction des exigences de performance. Lorsque le clapet anti-retour à battant est complètement ouvert, la pression du fluide est presque libre, de sorte que la chute de pression à travers le clapet est relativement faible. Le disque de soupape du clapet anti-retour à levage est situé sur la surface d'étanchéité du siège de soupape sur le corps de soupape. Sauf que le disque de la vanne peut monter et descendre librement, le reste de cette vanne est comme une vanne d'arrêt. La pression du fluide provoque le soulèvement du disque de vanne par rapport à la surface d'étanchéité du siège de vanne. Le reflux du fluide fait retomber le disque de vanne sur le siège de vanne et interrompre le débit. Selon les conditions d'utilisation, le disque de valve peut être une structure entièrement métallique, ou il peut être incrusté d'un tampon en caoutchouc ou d'un anneau en caoutchouc sur le cadre du disque de valve. Comme le clapet d'arrêt, le passage du fluide à travers le clapet anti-retour à battant est également étroit, de sorte que la pression passant à travers le clapet anti-retour à battant est plus grande que celle du clapet anti-retour à battant, et le débit du clapet anti-retour à battant est moins restreint.
Classement
Selon la structure, il peut être divisé en trois types : clapet anti-retour à levage, clapet anti-retour à battant et clapet anti-retour papillon :
1. Les clapets anti-retour à levage sont divisés en deux types : verticaux et horizontaux.
2. Les clapets anti-retour à battant sont divisés en trois types : type à disque unique, type à double disque et type à disques multiples.
3. Le clapet anti-retour papillon est direct.
Les clapets anti-retour ci-dessus peuvent être divisés en quatre types de formes de connexion : connexion filetée, connexion à bride, connexion soudée et connexion entre plaquettes.
Classement par matériau
1. Clapet anti-retour en fonte
2. Clapet anti-retour en laiton
3. Clapet anti-retour en acier inoxydable
4. Clapet anti-retour en acier au carbone
5. Clapet anti-retour en acier forgé
Caractéristiques structurelles
1. La longueur structurelle est courte et sa longueur structurelle ne représente que 1/4 ~ 1/8 de celle du clapet anti-retour à bride traditionnel.
2. De petite taille et léger, son poids n'est que de 1/4 à 1/20 de celui du clapet anti-retour traditionnel à micro-résistance à fermeture lente.
3. Le disque de valve se ferme rapidement et la pression du coup de bélier est faible.
4. Des tuyaux horizontaux et verticaux peuvent être utilisés et sont faciles à installer.
5. Canal d'écoulement fluide et petite résistance aux fluides
6. Action sensible et bonnes performances d'étanchéité
7. La course du disque de vanne est courte et l'impact de fermeture de la vanne est faible.
8. Structure globale, simple et compacte, belle apparence
9. Longue durée de vie et haute fiabilité
