Bride Acier inoxydable Clapet anti-retour
Clapet anti-retour à levage
Conception GB/T12235, chapeau de vanne boulonné, disque de vanne de levage
Aperçu
Le clapet anti-retour fait référence à une vanne dont les parties d'ouverture et de fermeture sont des disques circulaires et comptent sur leur propre poids et la pression du fluide pour bloquer le flux inverse du fluide. Il appartient à la catégorie des vannes automatiques, également appelées clapet anti-retour, clapet anti-retour, clapet anti-retour ou vanne d'isolement. Le mode de mouvement du disque de vanne est divisé en type de levage et type d'oscillation. La structure du clapet anti-retour à levage est similaire à celle du robinet à soupape, sauf qu'il lui manque la tige de valve qui entraîne le disque de valve. Le fluide entre par l'extrémité d'entrée (côté inférieur) et sort par l'extrémité de sortie (côté supérieur). Lorsque la pression d'entrée est supérieure à la somme du poids du disque de la vanne et de sa résistance à l'écoulement, la vanne s'ouvre. Au contraire, la vanne est fermée lorsque le fluide reflue. Le clapet anti-retour à battant possède un disque incliné qui peut tourner autour de son axe, et son principe de fonctionnement est similaire à celui du clapet anti-retour à battant. Les clapets anti-retour sont souvent utilisés comme clapets de pied dans les dispositifs de pompage d'eau pour empêcher le reflux de l'eau. Des clapets anti-retour et des vannes d'arrêt sont utilisés en combinaison pour assurer une isolation sûre. L'inconvénient est que la résistance est grande et l'étanchéité est mauvaise une fois fermée.
Normes de sélection des clapets anti-retour
1. Afin d'éviter le reflux du fluide, des clapets anti-retour doivent être installés sur les équipements, les appareils et les canalisations ;
2. Les clapets anti-retour conviennent généralement aux supports propres et ne conviennent pas aux supports contenant des particules solides et à haute viscosité ;
3. Généralement, les clapets anti-retour à levée horizontale doivent être utilisés sur des canalisations horizontales d'un diamètre nominal de 50 mm ;
4. Le clapet anti-retour à levage direct ne peut être installé que sur des canalisations horizontales ;
5. Pour la canalisation d'entrée de la pompe à eau, une vanne inférieure doit être utilisée. La vanne inférieure est généralement installée uniquement sur le tuyau vertical à l'entrée de la pompe, et le fluide s'écoule de bas en haut ;
6. Le type à levage a une meilleure étanchéité et une plus grande résistance aux fluides que le type à balançoire. Le type horizontal doit être installé sur des tuyaux horizontaux et le type vertical doit être installé sur des tuyaux verticaux ;
7. La position d'installation du clapet anti-retour à battant n'est pas limitée. Il peut être installé sur des canalisations horizontales, verticales ou inclinées. S'il est installé sur une canalisation verticale, le sens d'écoulement du fluide doit être de bas en haut ;
8. Le clapet anti-retour à battant ne doit pas être transformé en vanne de petit diamètre. Il peut être transformé en une pression de travail très élevée. La pression nominale peut atteindre 42 MPa, et le diamètre nominal peut également être très grand, jusqu'à 2 000 mm ou plus. En fonction des matériaux de la coque et des joints, il peut être appliqué à n'importe quel fluide de travail et n'importe quelle plage de température de travail. Le milieu est de l'eau, de la vapeur, du gaz, un milieu corrosif, de l'huile, des médicaments, etc. La plage de température de fonctionnement du milieu est comprise entre -196--800 degrés ;
9. Le clapet anti-retour à battant convient aux basses pressions et aux grands diamètres, et l'emplacement d'installation est limité ;
10. La position d'installation du clapet anti-retour papillon n'est pas limitée et peut être installée sur des canalisations horizontales ou sur des canalisations verticales ou inclinées ;

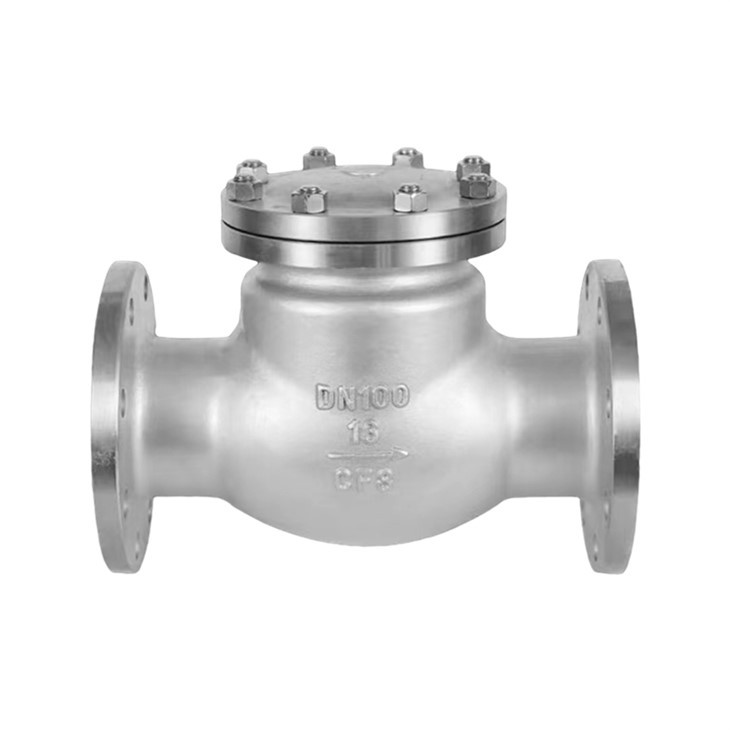

Affichage du produit
