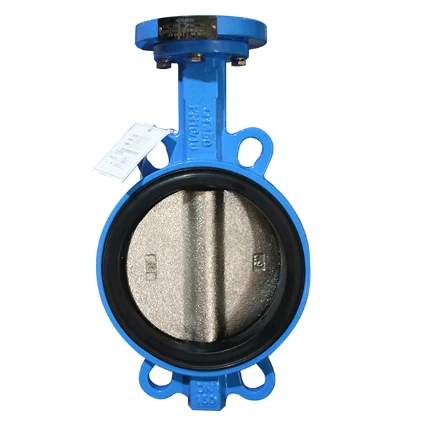

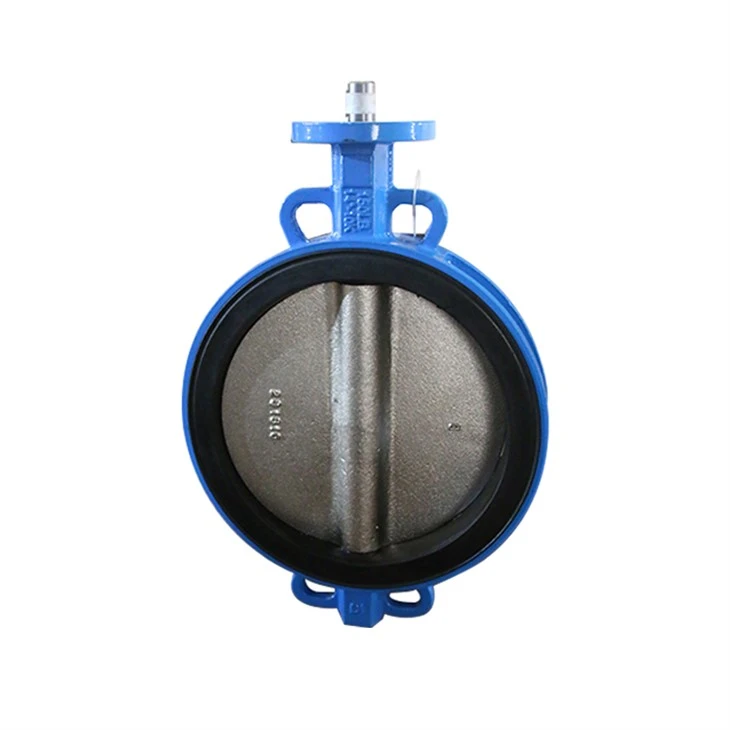

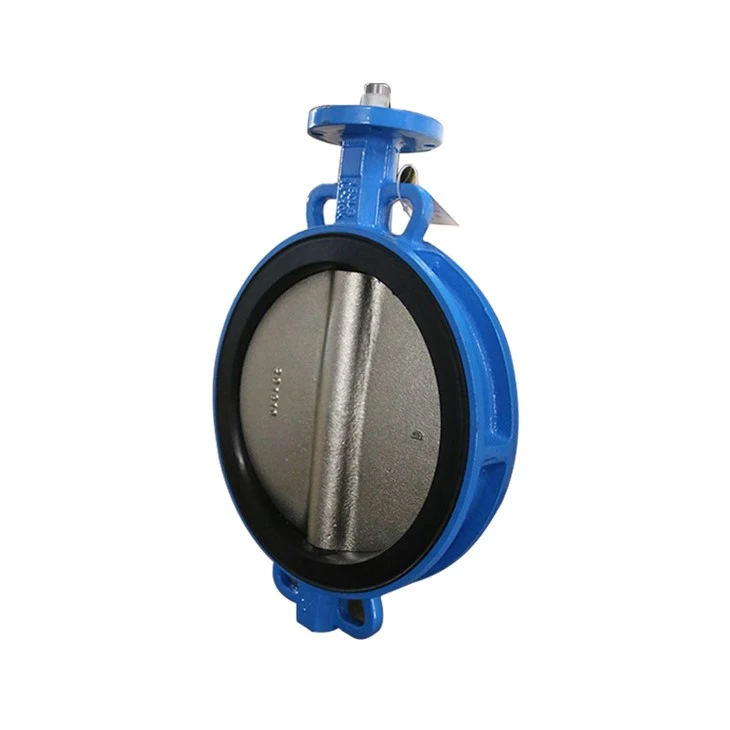

Vanne papillon à joint souple de type plaquette
avantages du produit
Conception de broche antidéflagrante
Il adopte une conception de broche antidéflagrante
Conception intégrée du siège de soupape
Le siège de valve a une conception sans dossier et un couple léger, ce qui permet aux utilisateurs de remplacer facilement le siège de valve par eux-mêmes.
Conception autolubrifiante
La vanne papillon est conçue avec une bague autolubrifiante à coefficient de frottement sur la tige de vanne. Cela peut réduire considérablement la friction lors de l’ouverture et de la fermeture des vannes.
détails du produit
Marchand source
Prêter attention aux résultats pratiques, améliorer la gestion, améliorer la qualité et renforcer la coopération
Fabriqué avec soin
Production indépendante standardisée, contrôle de qualité strict, technologie de production stricte
Diverses sortes
Le processus de production est strictement inspecté à tous les niveaux pour garantir que chaque produit a de bonnes performances.
Diverses spécifications
Adhérer au principe « pas de mauvaise entrée, pas de mauvaise fabrication, pas de mauvaise sortie »
Une expérience riche
Riche expérience de production industrielle pour répondre aux différents besoins des clients
Étapes d'installation de la vanne papillon à plaquettes
La vanne papillon à plaquettes est l'un des types de vannes les plus courants dans les canalisations industrielles. La vanne papillon à plaquette elle-même a une structure relativement petite. Il vous suffit de placer la vanne papillon entre les brides aux deux extrémités du tuyau et d'utiliser des goujons pour passer à travers la bride du tuyau et l'extrémité opposée du tuyau. La vanne papillon à pince est verrouillée pour contrôler le fluide dans la canalisation. La vanne papillon à plaquette est particulièrement adaptée aux endroits avec un espace étroit ou une courte distance entre les canalisations. Lorsque la vanne papillon est en position complètement ouverte, l'épaisseur de la plaque papillon constitue la seule résistance lorsque le fluide traverse le corps de la vanne, de sorte que la chute de pression générée par la vanne est très faible. Petit, il présente donc de meilleures caractéristiques de contrôle du débit.
1. Comme illustré, placez la vanne entre les deux brides préinstallées, en vous assurant que les trous de boulons sont parfaitement alignés.
2. Insérez doucement les quatre paires de boulons et d'écrous dans les trous de la bride et serrez légèrement les écrous pour corriger la planéité de la surface de la bride.
3. Fixez la bride sur le tuyau par soudage électrique
4. Retirez la vanne
5. Souder complètement la bride au tuyau
6. Attendez que le joint de soudure refroidisse avant d'installer la vanne. Assurez-vous que la vanne dispose de suffisamment d'espace de mouvement dans la bride pour éviter qu'elle ne soit endommagée.
7. Corrigez la position de la vanne et serrez les quatre paires de boulons (veillez à ne pas trop serrer)
8. Ouvrez la vanne, assurez-vous que la plaque de vanne peut s'ouvrir et se fermer librement, puis ouvrez légèrement la plaque de vanne.
9. Serrez tous les écrous de manière équilibrée
10. Confirmez à nouveau que la vanne peut s'ouvrir et se fermer librement. Remarque : Assurez-vous que la plaque de valve ne touche pas le tuyau.
Avant d'installer la vanne papillon à plaquette, elle doit d'abord être posée à plat. N'oubliez pas de ne pas le cogner à volonté. Après l'avoir tiré jusqu'à la longueur d'installation lors de l'installation, il n'est pas permis de concevoir le pipeline sur place sans autorisation spéciale. Démontez la vanne papillon à plaquette à volonté, c'est ce qu'il faut savoir avant l'installation. Dans le même temps, tout le monde doit également savoir que la vanne papillon à plaquette peut être installée dans n'importe quelle position, mais une fois la vanne papillon à plaquette installée, il est nécessaire de poser la vanne papillon le long de la ligne et de réaliser un support pour le papillon à plaquette. soupape. Une fois le support réalisé, il est utilisé. Il est strictement interdit de retirer le support pendant ce temps.
