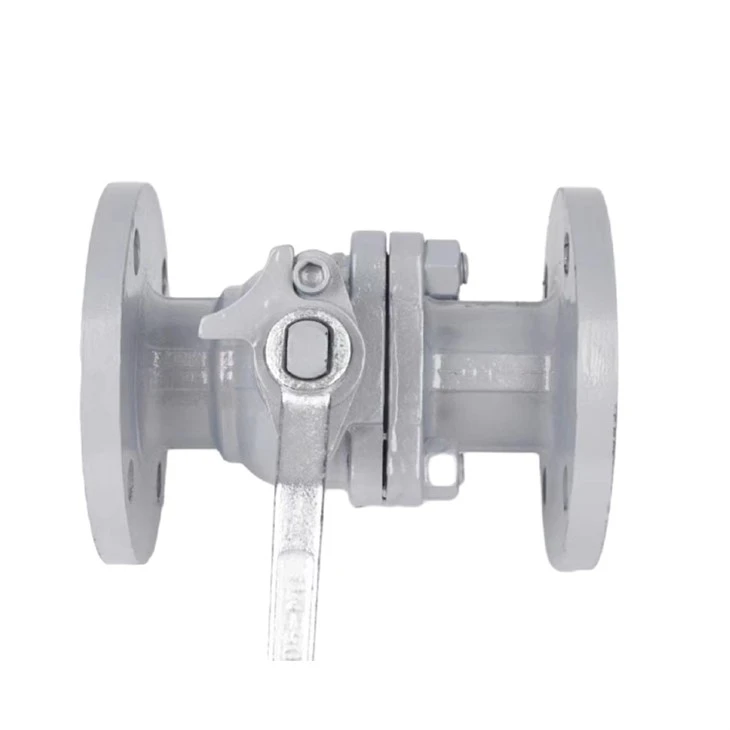

Robinet à bille à joint souple en acier moulé
Aperçu
Le robinet à tournant sphérique à étanchéité souple a une action de rotation de 90- degrés. Le corps du bouchon est une sphère avec un trou ou un canal circulaire traversant son axe. Le robinet à tournant sphérique est principalement utilisé pour couper, distribuer et modifier le sens d'écoulement du fluide dans le pipeline. Il suffit d'une rotation de 90 degrés et d'un petit couple de rotation pour se fermer hermétiquement. Les vannes à bille sont les plus adaptées pour être utilisées comme interrupteurs et vannes d'arrêt, mais des développements récents ont conçu des vannes à bille destinées à être utilisées pour étrangler et contrôler le débit, telles que les vannes à bille de type V.
Avantages
1) La résistance au fluide est faible et le robinet à tournant sphérique de plein diamètre n'a pratiquement aucune résistance au débit.
2) structure simple, petite taille et poids léger.
3) Serré et fiable. Il dispose de deux surfaces d'étanchéité et les matériaux de surface d'étanchéité du robinet à tournant sphérique sont largement utilisés dans divers plastiques, avec de bonnes performances d'étanchéité et peuvent obtenir une étanchéité complète. Il a également été largement utilisé dans les systèmes à vide.
4) Facile à utiliser, rapide à ouvrir et à fermer, il suffit de tourner à 90 degrés de complètement ouvert à complètement fermé, pratique pour le contrôle longue distance.
5) Il est facile à entretenir. Le robinet à tournant sphérique a une structure simple et les bagues d'étanchéité sont généralement mobiles, ce qui facilite son démontage et son remplacement.
6) Lorsqu'elles sont complètement ouvertes ou complètement fermées, les surfaces d'étanchéité de la bille et du siège de vanne sont isolées du fluide. Lorsque le fluide passe, cela ne provoquera pas d'érosion de la surface d'étanchéité de la vanne.
7) Il a une large gamme d'applications, avec des diamètres allant de quelques millimètres à plusieurs mètres, et peut être appliqué du vide poussé à la haute pression.
8) Étant donné que le robinet à tournant sphérique a des propriétés d'essuyage pendant le processus d'ouverture et de fermeture, il peut être utilisé dans des milieux contenant des particules solides en suspension.
Applications
Pétrole, gaz naturel, industrie chimique, énergie électrique, métallurgie, construction navale, mines, fabrication du papier, industrie pharmaceutique, traitement des eaux, systèmes industriels, etc.
Caractéristiques principales
Il a une structure compacte, une étanchéité fiable, une structure simple et un entretien facile. La surface d'étanchéité et la surface sphérique sont toujours dans un état fermé et ne sont pas facilement érodées par le fluide. Il est facile à utiliser et à entretenir. Il convient aux fluides de travail généraux tels que l'eau, les solvants, les acides et le gaz naturel. Il convient également aux milieux soumis à des conditions de travail difficiles, tels que l'oxygène, le peroxyde d'hydrogène, le méthane et l'éthylène, etc., et est largement utilisé dans diverses industries. Le corps du robinet à tournant sphérique peut être intégral ou combiné.
Limites de température et de pression
La plaque signalétique indique la pression de fonctionnement maximale autorisée du robinet à tournant sphérique aux températures de fonctionnement maximale et minimale. Lors de l'utilisation de sièges de vanne et de joints en PTFE ou RTFE, les températures de fonctionnement des autres types de sièges de vanne et de joints doivent être soumises à une inspection en usine. La pression nominale (PN) de la vanne indique la pression de service maximale de la vanne dans des conditions de température normales. (Par exemple : PN4.0, indiquant que sa pression de service maximale est de 40 Bar (4,0 MPa) lorsque la température de fonctionnement est de -290C~380C).
Installations
1) Retirez les couvercles de protection des deux côtés de l'extrémité de la bride, puis rincez et nettoyez la vanne avec la vanne complètement ouverte.
2) Avant l'installation, l'ensemble de la machine doit être testé selon le signal spécifié (électrique ou gaz) (pour éviter que les vibrations causées par le transport n'affectent les performances). Ce n'est qu'une fois qualifié qu'il peut être installé en ligne (le câblage doit être conforme au schéma de circuit de l'actionneur électrique).
3) Avant de préparer le raccordement au pipeline, les impuretés restantes dans le pipeline doivent être rincées et éliminées (ces substances peuvent endommager le siège et la bille de la vanne).
4) Lors de l'installation, veuillez ne pas utiliser la partie actionneur de la vanne comme point de levage pour éviter d'endommager l'actionneur et les accessoires.
5) Ce type de vanne doit être installé dans le sens horizontal ou vertical du pipeline.
6) Les tuyaux à proximité du point d'installation ne doivent pas s'affaisser ni supporter de forces extérieures. Des supports ou supports de tuyaux peuvent être utilisés pour éliminer la déviation du pipeline.
7) Après la connexion au pipeline, veuillez serrer les boulons de connexion de la bride avec le couple spécifié.
