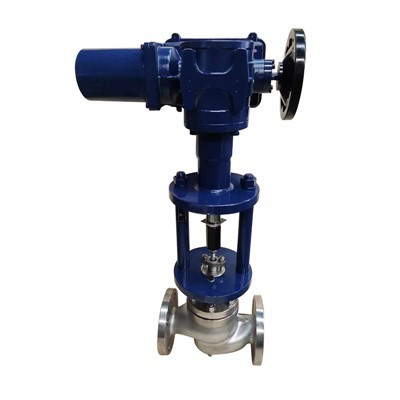

Vanne de commande électrique
Caractéristiques structurelles de la vanne de régulation électrique
1. Le servoamplificateur adopte un retour négatif dynamique profond, ce qui peut améliorer la précision du réglage automatique.
2. Les opérateurs électriques se présentent sous différentes formes et conviennent pour 4~20mA. DC ou 0 ~ 10 mA.DC.
3. La plage de réglage est large, le rapport réglable inhérent est de 50 et les caractéristiques de débit incluent une ligne droite et un pourcentage égal.
4. La vanne de commande électrique électronique peut contrôler directement l'ouverture de la vanne par des signaux de courant sans avoir besoin d'un servoamplificateur.
5. Le corps de la vanne est conçu selon le principe de la mécanique des fluides avec un passage de résistance à faible débit de section égale, et le coefficient de débit nominal est augmenté de 30 %.
détails du produit
Palette complète
Avec une gamme complète de spécifications de produits, vous pouvez toujours trouver celui qui vous convient
Solide et robuste
Bonne qualité du produit, fortes propriétés antioxydantes et durabilité
Un travail minutieux
Fabrication lisse et meulage de surface fin sans bavures
La vanne de régulation, également connue sous le nom de vanne de contrôle, est un dispositif qui utilise le fonctionnement électrique pour modifier le débit de fluide dans un système de traitement. La Commission Electrotechnique Internationale (CEI) définit la vanne de régulation [appelée vanne de régulation à l'étranger] comme : « Elle comprend un composant net, un composant interne du corps de vanne qui modifie le débit du fluide de procédé, et un ou plusieurs actionneurs connectés.
L'actionneur est utilisé pour répondre au signal envoyé par le composant de commande. La vanne de régulation est composée d'un actionneur et d'un composant de vanne. L'actionneur est le dispositif d'entraînement de la vanne de régulation. Il génère une poussée correspondante en fonction de la pression du signal, provoquant le déplacement périodique de la tige de poussée, entraînant ainsi le déplacement du noyau de la vanne de régulation. Le composant de vanne est la partie de régulation de la vanne de régulation. Il interagit directement avec le fluide grâce au déplacement de la tige-poussoir de l'actionneur pour modifier la zone d'étranglement de la vanne de régulation afin d'atteindre l'objectif de régulation. Les vannes de régulation sont principalement divisées en vannes de régulation pneumatiques, vannes de régulation électriques et vannes de régulation hydrauliques en fonction de leurs sources d'énergie. La différence réside dans l’actionneur dont ils sont équipés. La vanne de commande pneumatique utilise de l'air comprimé comme source d'alimentation et est équipée d'un actionneur pneumatique. La vanne de régulation électrique utilise l'électricité comme source d'alimentation et est équipée d'un actionneur électrique ; la vanne de commande hydraulique utilise la pression hydraulique comme source d'énergie et est équipée d'un actionneur hydraulique.
Selon les besoins, la vanne de régulation peut être équipée d'une variété d'accessoires pour la rendre plus pratique à utiliser et plus complète en fonction. Ces accessoires comprennent des positionneurs de vannes, des mécanismes à volant, des convertisseurs électriques, etc.
Forme du corps de vanne
Forme de chapeau de valve
Principe de fonctionnement de la vanne de régulation électrique
La vanne de régulation électrique contrôle automatiquement l'ouverture de la vanne en fonction du signal de la partie de régulation, régulant ainsi le débit du fluide, la pression et le niveau de liquide. En prenant comme exemple le signal de courant 4-20mA le plus couramment utilisé, lorsque le signal du système de commande à la vanne de commande électrique est de 4 mA, la vanne de commande est dans un état complètement fermé et lorsqu'un signal de 20 mA est transmis à là, la vanne de régulation est dans un état complètement ouvert. Différentes valeurs de signal entre 4-20mA correspondent à différentes ouvertures de la vanne de régulation, c'est-à-dire que lorsque le système de contrôle lui donne un signal de 12 mA, l'ouverture de la vanne de régulation est de 50 %. Sélectionnez le coefficient de débit applicable en fonction de vos propres conditions de travail et vous pouvez calculer le débit et la pression correspondant à chaque ouverture de la vanne de régulation. Afin de répondre aux exigences de régulation de la vanne de régulation pour le fluide de travail.
