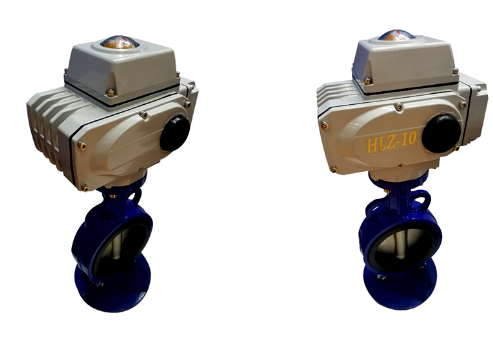

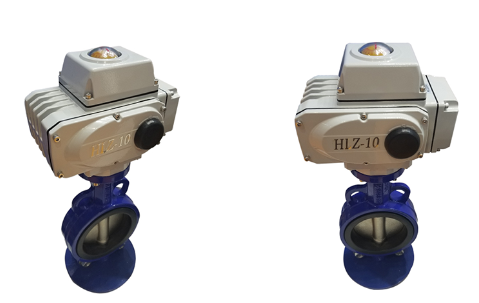

Actionneur électrique intelligent et fin
Match avec vanne papillon
Couche de peinture spéciale haute température
La surface de la peinture adhère étroitement pour protéger le corps de la vanne de la rouille dans diverses conditions de travail.
Couple léger et bonnes performances d'étanchéité
Conception à dos souple, couple léger, bonnes performances d'étanchéité, intégration étroite du corps de vanne et du siège de vanne, type de serrage inchangé, entretien facile
Installation et entretien de vannes papillon
1. Lors de l'installation, le disque de la vanne doit s'arrêter en position fermée.
2. La position d'ouverture doit être déterminée en fonction de l'angle de rotation de la plaque papillon.
3. Pour les vannes papillon avec vanne de dérivation, la vanne de dérivation doit être ouverte avant l'ouverture.
4. L'installation doit être effectuée conformément aux instructions d'installation du fabricant. Les vannes papillon lourdes doivent être installées sur une base solide.
détails du produit
Siège de soupape à fond plat
Le siège de valve à fond plat empêche l'accumulation de saletés et rend l'étanchéité plus fiable. Il est de petite taille et léger, ce qui le rend facile à installer et à entretenir.
Acier inoxydable résistant à la corrosion
Les parties internes de la vanne sont constituées de matériaux en acier inoxydable et en alliage de cuivre résistants à la corrosion, qui peuvent être utilisés dans les systèmes d'égouts et adaptés aux environnements de travail difficiles.

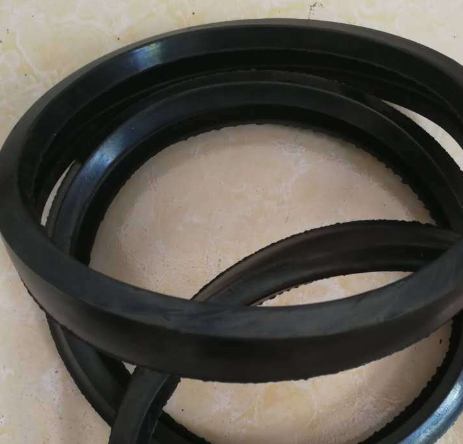

Joint torique
La tige de valve est scellée avec trois joints toriques, ce qui réduit considérablement la résistance au frottement lors de la commutation. L'interrupteur est léger et ne fuit pas.
Étapes d'installation de la vanne papillon à plaquettes
La vanne papillon à plaquettes est l'un des types de vannes les plus courants dans les canalisations industrielles. La vanne papillon à plaquette elle-même a une structure relativement petite. Il vous suffit de placer la vanne papillon entre les brides aux deux extrémités du tuyau et d'utiliser des goujons pour passer à travers la bride du tuyau et l'extrémité opposée du tuyau. La vanne papillon à pince est verrouillée pour contrôler le fluide dans la canalisation. La vanne papillon à plaquette est particulièrement adaptée aux endroits avec un espace étroit ou une courte distance entre les canalisations. Lorsque la vanne papillon est en position complètement ouverte, l'épaisseur de la plaque papillon constitue la seule résistance lorsque le fluide traverse le corps de la vanne, de sorte que la chute de pression générée par la vanne est très faible. Petit, il présente donc de meilleures caractéristiques de contrôle du débit.
1. Comme illustré, placez la vanne entre les deux brides préinstallées, en vous assurant que les trous de boulons sont parfaitement alignés.
2. Insérez doucement les quatre paires de boulons et d'écrous dans les trous de la bride et serrez légèrement les écrous pour corriger la planéité de la surface de la bride.
3. Fixez la bride sur le tuyau par soudage électrique
4. Retirez la vanne
5. Soudez complètement la bride au tuyau
6. Attendez que le joint de soudure refroidisse avant d'installer la vanne. Assurez-vous que la vanne dispose de suffisamment d'espace de mouvement dans la bride pour éviter qu'elle ne soit endommagée.

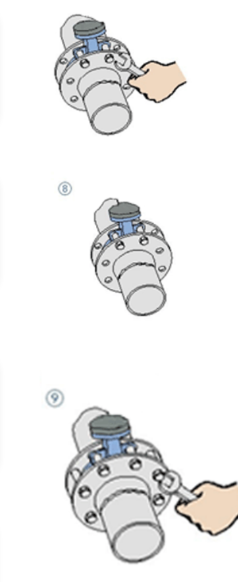

7. Corrigez la position de la vanne et serrez les quatre paires de boulons (veillez à ne pas trop serrer)
8. Ouvrez la vanne, assurez-vous que la plaque de vanne peut s'ouvrir et se fermer librement, puis ouvrez légèrement la plaque de vanne.
9. Serrez tous les écrous de manière équilibrée
10. Confirmez à nouveau que la vanne peut s'ouvrir et se fermer librement. Remarque : Assurez-vous que la plaque de valve ne touche pas le tuyau.
Avant d'installer la vanne papillon à plaquette, elle doit d'abord être posée à plat. N'oubliez pas de ne pas le cogner à volonté. Après l'avoir tiré jusqu'à la longueur d'installation lors de l'installation, il n'est pas permis de concevoir le pipeline sur place sans autorisation spéciale. Démontez la vanne papillon à plaquette à volonté, c'est ce qu'il faut savoir avant l'installation. Dans le même temps, tout le monde doit également savoir que la vanne papillon à plaquette peut être installée dans n'importe quelle position, mais une fois la vanne papillon à plaquette installée, il est nécessaire de poser la vanne papillon le long de la ligne et de réaliser un support pour le papillon à plaquette. soupape. Une fois le support réalisé, il est utilisé. Il est strictement interdit de retirer le support pendant ce temps.
