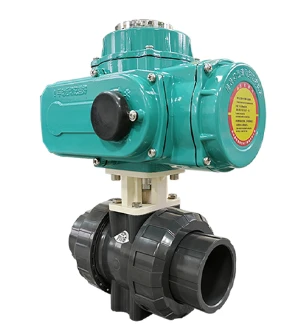

Robinet à bille électrique en PVC
Cette série d'actionneurs électriques est utilisée pour contrôler les vannes avec une rotation de 0-90 degrés et d'autres produits similaires, tels que les vannes papillon, les vannes à bille, les registres, les vannes à boisseau, les vannes à persiennes, etc. Elle utilise AC415V, 380V, 240V, 220V. , 110 V, DC24 V comme alimentation de conduite et un signal analogique 4-20 mA ou un signal électrique 0-10 VDC comme signal de commande pour déplacer la vanne dans la position souhaitée pour obtenir un contrôle automatique. Il peut être largement utilisé dans les domaines du pétrole, de l’industrie chimique, de l’énergie électrique, de la métallurgie, de la fabrication du papier, du traitement de l’eau, de la construction navale, de la transformation des aliments et de l’automatisation des bâtiments. Il présente également de nombreux avantages tels qu'une petite taille, un poids léger, une belle apparence, une structure unique, une ouverture et une fermeture compactes, une installation rapide et facile, un faible couple de fonctionnement, une opération facile, aucun entretien, une utilisation sûre et pratique, etc.
Caractéristiques de performances
Coquille
La coque est en alliage d'aluminium dur, anodisé et enduit de poudre de polyester, avec une forte résistance à la corrosion et un niveau de protection IP67.
Moteur
Moteur à cage d'écureuil entièrement fermé, petite taille, couple élevé, faible force d'inertie, qualité d'isolation F, peut empêcher la surchauffe et les dommages au moteur.
Structure manuelle
La conception de la poignée garantit sécurité, fiabilité, économie de travail et petite taille. Lorsqu'elle n'est pas alimentée, la poignée peut être actionnée manuellement. Lorsqu'elle n'est pas utilisée, placez la clé dans le collier de serrage pour une utilisation facile.
Indicateur
L'indicateur est installé sur l'axe central pour observer la position de la vanne. La lentille adopte une conception de miroir convexe, aucune accumulation d'eau et une observation plus pratique.
Joint
Bonne étanchéité, le niveau de protection standard du produit est IP67.
Fin de course
Double limite mécanique et électronique. La vis de limite mécanique est réglable, sûre et fiable ; le fin de course électronique est contrôlé par un mécanisme à came, et le mécanisme de réglage simple peut régler la position avec précision et commodité, et n'est pas affecté par un volant excessif.
Autobloquant
Le mécanisme précis d'engrenage à vis sans fin peut transmettre efficacement un couple important, avec un rendement élevé, un faible bruit (maximum 50 décibels) et une longue durée de vie ; il a une fonction autobloquante pour empêcher l'inversion, et la partie transmission est stable et fiable, sans avoir besoin de faire le plein.
Les robinets à tournant sphérique en plastique conviennent pour intercepter le processus de transport avec des fluides corrosifs. La plage de température est de -14C~100 C, -40C~140 C selon les différents matériaux. Toutes les pièces sont assemblées et moulées avec des pièces moulées par injection RPP ou PVDF. Le robinet à tournant sphérique en plastique présente une excellente résistance à la corrosion. La bague d'étanchéité adopte F4. Excellente résistance à la corrosion et durée de vie prolongée. Rotation flexible et facile à utiliser. Le robinet à tournant sphérique en plastique intégré présente peu de points de fuite et est très résistant. Le robinet à tournant sphérique connecté est facile à monter et à démonter. Classification des robinets à tournant sphérique en plastique : robinet à tournant sphérique en plastique à bride, robinet à tournant sphérique en plastique fileté, robinet à tournant sphérique en plastique à douille, robinet à tournant sphérique en plastique à double union.
1. Le robinet à tournant sphérique à double union bidirectionnel peut être utilisé à la fois comme raccord et comme vanne. Le robinet à tournant sphérique peut être fermé et le raccord-union peut être retiré pour la maintenance de l'ingénierie back-end sans arrêter le pipeline d'équipement frontal.
2. Le corps de la vanne présente une excellente résistance à la corrosion chimique. Il y a un joint torique FPM ou EPDM à l'extrémité du raccord. Il peut empêcher la corrosion causée par la plupart des substances chimiques.
3. L'étanchéité du siège du coussin peut être ajustée de manière appropriée. La paroi du tuyau est plate et lisse et présente moins de résistance au frottement et d'adhérence lors du transport de fluides.
4. La performance ignifuge est auto-extinguible. Faible conductivité thermique, environ 1/200 de l'acier. Léger, équivalent à 1/5 de tuyau en acier et 1/6 de tuyau en cuivre.
5. La teneur en ions lourds dans le milieu atteint la norme de l'eau ultrapure et les indicateurs d'hygiène répondent aux exigences des normes d'hygiène nationales.
6. Excellente résistance au vieillissement et résistance aux UV, ce qui prolonge considérablement la durée de vie normale par rapport aux autres systèmes de canalisations.
Installation
Installation
Environnement d'installation
●Cette série d'actionneurs électriques sont des produits non antidéflagrants.
Veuillez ne pas les installer dans des endroits contenant des gaz explosifs.
Lorsqu'il est installé à l'extérieur où il y a des éclaboussures d'eau, veuillez installer un couvercle de protection.
Pour éviter la lumière directe du soleil et l’érosion due à la pluie.
Veuillez réserver de l'espace pour le câblage, le fonctionnement manuel, etc.
●Température ambiante : -25~+55 C Température du fluide de travail
●Lorsque l'actionneur est installé sur la vanne, la température du fluide de travail augmentera la température du corps.
Lorsque la température du fluide de travail est inférieure à 65 °C, veuillez utiliser un support standard.
Lorsque la température du fluide de travail est supérieure à 65 °C, veuillez utiliser un support haute température.
Connexion avec la vanne
●Faites pivoter manuellement la vanne, confirmez qu'il n'y a aucune anomalie et tournez la vanne en position complètement fermée.
●Fixez délicatement le support standard (haute température) sur la vanne (ne serrez pas encore les vis).
●Placez l'accouplement sur la tige de valve de la valve.
Haute qualité
Sélectionnez strictement les matières premières, fabriquez avec soin, utilisez une variété d'équipements et passez par plusieurs niveaux de tests avant de quitter l'usine.
Épaissi et robuste
Couleur plate et lisse, uniforme, conception épaissie, structure stable, longue durée de vie
Diverses spécifications
Vous pouvez choisir différents produits en fonction des différents besoins des clients, n'hésitez pas à nous appeler pour consultation !
Domaines d'application
Les robinets à tournant sphérique conviennent à diverses canalisations de classe 150 à classe 1500, PN 16 à PN 100, JIS 10K à JIS 20K. Ils sont utilisés pour couper ou connecter le fluide dans le pipeline. Différents matériaux peuvent être utilisés pour transporter l'eau, la vapeur, le pétrole, l'acide nitrique, l'acide acétique, les milieux oxydants, l'urée, etc. Ils sont largement utilisés dans le raffinage du pétrole, les pipelines longue distance, les produits chimiques, la fabrication du papier, les produits pharmaceutiques, la conservation de l'eau, l'électricité, administration municipale, acier et autres domaines. Le mode de conduite est à vis sans fin, manuel, pneumatique ou électrique.
