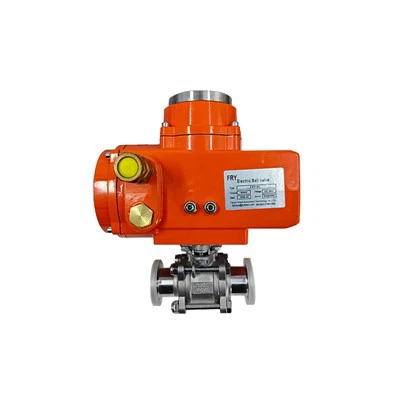

Vanne à boisseau sphérique tout ou rien à trois voies
Principaux paramètres techniques de l'actionneur
1. Alimentation : triphasé conventionnel 380 V (50 Hz) monophasé 220 V (50 Hz) triphasé spécial 415 V (50 Hz, 60 Hz) 440 V (50 Hz, 60 Hz)
2. La température ambiante est : -20 degrés ~+50 degrés.
3. Humidité relative environnementale : pas plus de 90 % (25 degrés).
4. Altitude : pas plus de 1000 m.
5. Niveau de protection : IP67. (Voir GB4208-2008 pour plus de détails)
6. Cycle de service : cycle de service de courte durée, le temps nominal est de 10 min
7. Exigences en matière de conditions de travail : pas de fortes conditions de vibration.
Caractéristiques du robinet à tournant sphérique électrique à étanchéité métallique
1. Du point de vue matériel, les robinets à tournant sphérique électriques à étanchéité dure utilisent des sièges de vanne métalliques, principalement en acier inoxydable + carbure, avec des exigences de précision de traitement et de technologie de processus relativement élevées, et une large gamme d'applications. Ils peuvent être utilisés dans des conditions de travail à température normale, basse température, haute température et haute pression.
2. Du point de vue du mécanisme structurel, les robinets à tournant sphérique électriques à étanchéité dure peuvent résister à des températures élevées, résister à l'usure et avoir de bonnes propriétés mécaniques. L'inconvénient est que les performances d'étanchéité de ce joint sont médiocres. (En général, il est recommandé d'utiliser des robinets à tournant sphérique à étanchéité dure pour les fluides contenant des particules solides ou abrasifs et ayant une température supérieure à 250 degrés.)
3. Du niveau de fuite des vannes Vannes à étanchéité dure : généralement Classe V, jusqu'à Classe VI.
Vanne à boisseau sphérique à trois voies
Le robinet à tournant sphérique électrique à trois voies est un nouveau type de robinet à tournant sphérique à trois voies, qui peut être utilisé pour contrôler l'inversion, la divergence ou la confluence des fluides dans trois canalisations. Selon les différentes structures de noyau sphérique, il peut être divisé en type T ou type L. Électrique de type T La différence entre le robinet à tournant sphérique à trois voies et le robinet à tournant sphérique électrique à trois voies de type L réside principalement dans la différence de structure interne. Il n'y a aucune différence d'apparence ! Le robinet à tournant sphérique de type T peut connecter trois canalisations orthogonales entre elles et couper le troisième canal pour diviser et fusionner le débit, tandis que le robinet à tournant sphérique de type L ne peut connecter que deux canalisations orthogonales entre elles et ne peut pas maintenir le débit mutuel du troisième. pipeline en même temps. La connectivité ne joue qu'un rôle de distribution.
Le principe de fonctionnement du robinet à tournant sphérique
La partie d'ouverture et de fermeture du robinet à tournant sphérique est une sphère avec un canal circulaire, qui tourne autour d'un axe perpendiculaire au canal. La bille tourne avec la tige de valve pour atteindre l'objectif d'ouverture et de fermeture du canal. Le robinet à tournant sphérique n'a besoin que d'être tourné de 90 degrés et d'un petit couple de rotation pour se fermer hermétiquement. Selon les besoins des conditions de travail, différents dispositifs d'entraînement peuvent être assemblés pour former des vannes à bille avec diverses méthodes de contrôle, telles que des vannes à bille électriques, des vannes à bille pneumatiques, des vannes à bille hydrauliques, etc.
Lorsque le robinet à tournant sphérique tourne à 90 degrés, l'entrée et la sortie doivent toutes présenter des surfaces sphériques, fermant ainsi le robinet et coupant l'écoulement du fluide.
Application du produit
