NOUS-350
L'actionneur électrique WE-350 est spécialement conçu pour faire fonctionner des vannes à bille de petite taille (1" et moins), des amortisseurs et d'autres dispositifs quart de tour.
Caractéristiques
Compact et léger
• Haute résistance à la corrosion grâce à l'anodisation dure à l'intérieur et à l'extérieur avec revêtement en poudre de polyester sur la surface externe • Multi-tension (85-265VAC/1PH, 24VDC)
• Chauffage d'appoint standard (0.5 W)
• Résistant aux intempéries (IP67)
• Bouton poussoir et levier manuel
• Base de montage large et facile conforme à la norme ISO 5211 (F03/F04/F05)
• (2) Opérationnel et (2) Auxillaire, Ouvert/Fermé, SPDT, 6A 125/250VAC
• Boulons de couvercle imperdables
• Indicateur de position mécanique et indicateurs de lampe LED (ouvert/fermé)
Performance

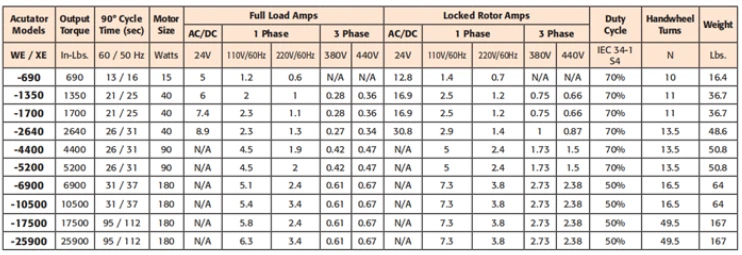

Caractéristiques des actionneurs électriques WE/XE
WE/XE-690 à WE/XE-25900
Série WE/XE
Spécifications standards
Enceinte
Série WE - Étanche, CSA Type 4, 4X, IP67
Série XE - Antidéflagrant (flamme), ATEX/IECEx Ex d IIB T4 Gb, IP67
Série SE - Submersible, Type 4, 4X et 6, IP68, 10 m pendant 72 heures
AWWA
Conforme aux exigences AWWA C540-93
Source de courant
12/24VDC, 24/110/220VAC 1PH, 220/380/440/460/480VAC 3 PH, 50/60Hz, ±10%
Cycle de service IEC60034-1 S4, 50 % -70 %, 1 200 démarrages par heure (couple maximal de 50 % à 25 degrés/77 degrés F)
Moteur Classe F
Moteur à induction réversible
Interrupteurs de fin de course Ouverture/Fermeture, SPDT, 16A 1/2HP 125/250VAC, 0.6A 125VDC, 0.3A 250VDC ;
(2) Opérationnel et (2) Interrupteurs de couple auxiliaires Ouvert/Fermé, SPDT, 16A 1/2HP 125/250VAC, 0.6A 125VDC, 0,3A 250VDC (sauf taille {{13} })
Protection anti-décrochage Protection thermique intégrée, Ouvert 302ºF (150ºC) / Fermé 207ºF (97ºC)
Angle de déplacement 0 à 90º ± 10º (Standard), 360º (Optionnel)
Indicateur Indicateur de position continu
Commande manuelle
Mécanisme de débrayage
Autobloquant Fourni par double engrenage à vis sans fin
Butée mécanique Open / Close (vis externes réglables)
Chauffage anti-condensation 5-10 W (Standard) 30-45 W (Option basse température)
Conduit de câble Deux 3/4" NPT
Lubrification Graisse molybdène (type EP)
Bornier Type de poussée à levier à ressort
Matériaux Acier, Alliage d'aluminium, Bronze AI, Polycarbonate
Température ambiante Norme : -4ºF — 158ºF Norme antidéflagrante : -4ºF — 140ºF
Humidité ambiante 90 % HR Max. (sans condensation)
Anti-Vibrations XYZ 10g, 0,2~34Hz, 30 minutes
Revêtement extérieur
Traitement d'anodisation avant poudre sèche, Polyester
Choix
Références du schéma de câblage
Actionneurs électriques à grande vitesse
