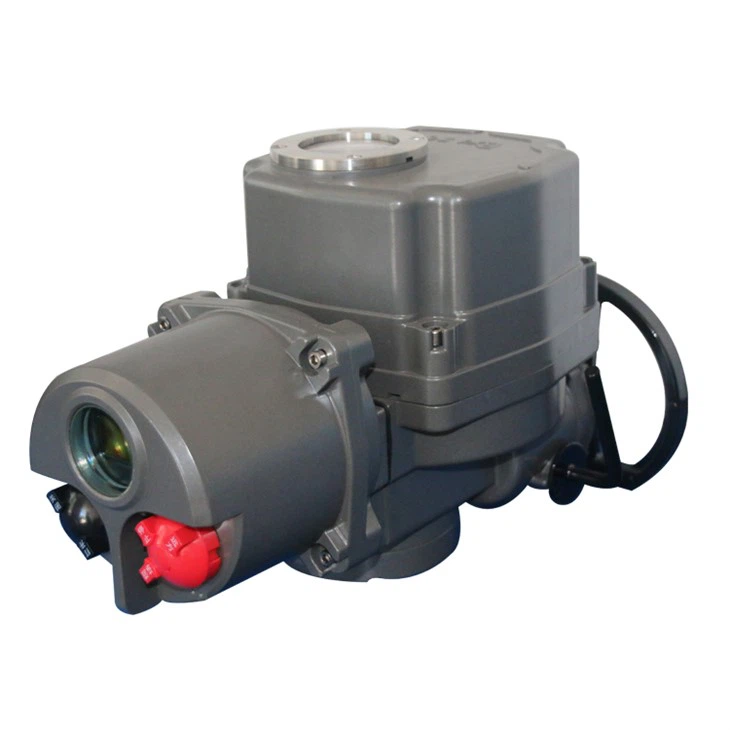

Actionneur électrique
Les actionneurs électriques de vannes à tour partiel sont utilisés pour les vannes avec un tour partiel du disque de vanne, telles que les vannes à boisseau sphérique, les vannes papillon, les vannes à boisseau sphérique, etc.
Les actionneurs de vannes électriques antidéflagrantes à demi-tour sont divisés en deux séries de produits QB.
La plage de couple de la série QB est de : 125 à 4 000 N.m (50 à 2 000 N.m pour le type réglable) ; (4 000 à 16 000 N.m pour le type modulant) : ces deux séries de produits sont divisées en type ordinaire et type modulant selon différentes méthodes de contrôle électrique. Les actionneurs de vannes électriques antidéflagrants sont dotés d'unités de contrôle de base intégrées telles que la course et le couple, et un boîtier de commande est nécessaire pour réaliser le fonctionnement de la vanne sur site et à distance. Les indicateurs de performance répondent aux exigences de la norme GB/T24922-2010 « Conditions techniques pour les actionneurs de vannes électriques antidéflagrants ».
En plus des unités de commande de base intégrées telles que la course et le couple, les actionneurs de vannes électriques antidéflagrants intégrés sont également équipés de composants de commande tels que des modules de commande et des contacteurs CA. Il peut se connecter directement à l'alimentation électrique pour réaliser le fonctionnement sur site de la vanne et peut recevoir directement le signal de commutation émis par le système de commande DCS pour réaliser le fonctionnement de la vanne à distance. Les indicateurs de performance répondent aux exigences de GB/T 24922-2010 « Conditions techniques pour les actionneurs de vannes électriques antidéflagrants ». Les actionneurs de vannes électriques de régulation antidéflagrants conviennent au système de contrôle en boucle fermée des processus industriels secs et peuvent positionner avec précision la vanne en recevant le signal de courant 4~40mA envoyé par le système de contrôle. Les indicateurs de performance répondent aux exigences de GB/T24922-2010 « Conditions techniques pour les actionneurs de vannes électriques antidéflagrants » et JB/T8219-2016 « Actionneurs électriques ordinaires et intelligents pour systèmes de contrôle de processus industriels ».
Principales données techniques
1. Actionneur de vanne électrique antidéflagrant
1.1 Alimentation : 380 V, 50 Hz (d'autres tensions et fréquences nécessitent une commande spéciale)
1.2 Environnement de travail :
1.21 Température ambiante : -20~60°C
1.2.2 Humidité relative ambiante : Inférieure ou égale à 90 % (à 25 °C)
1.2.3 Le marquage antidéflagrant de l'actionneur de vanne électrique antidéflagrant intégral de type QB est ExdIIBT4Gb. Le marquage antidéflagrant de l'actionneur de vanne électrique antidéflagrant intégral de type antidéflagrant est ExdIIBT4Gb et Ex dIICT4Gb. Le marquage Ex dIIBT4Gb peut être appliqué aux conditions d'utilisation du groupe IIA, IIB de niveau T1~T4 ; le marquage Ex dIICT4Gb peut être appliqué aux conditions d'utilisation du groupe IIA, IIB, IIC de niveau T1~T4.
1.2.4 Niveau de protection IP67
1.3 Système de travail à temps réduit, le quota de temps est de 10 minutes ;
1.4 Les spécifications et les principaux paramètres techniques sont présentés dans les tableaux 1 et 2.
2. Actionneur de vanne électrique modulant antidéflagrant
2.1 Alimentation : 380 V, 50 Hz (d'autres tensions et fréquences nécessitent une commande spéciale)
2.2 Température ambiante : -40C~+55C.
2.3 Humidité relative : Inférieure ou égale à 95 %.
2.4 Signal : Entrée : 4~20 mADC ; Sortie : 4~20 mADC
2.5 Zone morte : 1%~12,5% réglable.
2.6 Service de fonctionnement : S5 (service de fonctionnement intermittent, avec frein électrique), cycle de service minimum 25 %, nombre maximum d'opérations 1200 fois/heure.
2.7 Niveau de protection : IP67
2.8 La marque antidéflagrante de l'actionneur de vanne électrique modulante antidéflagrant QB est ExdIIBT4Gb, et la marque antidéflagrante de l'actionneur de vanne électrique modulante antidéflagrant est ExdIIBT4Gb et Ex dIICT4Gb. Celui avec ExdIIBT4Gb peut être utilisé dans les conditions du groupe IIA, IIB niveau T1~T4 ; celui avec ExdIICT4Gb peut être utilisé dans les conditions du groupe IIA, IIB, IIC niveau T1~T4.
2.9 Les spécifications et les principaux paramètres techniques sont présentés dans les tableaux 3 et 4.
Ce type d'actionneur électrique antidéflagrant peut résister à l'explosion interne du mélange inflammable qui est entré dans la coque sans dommage, et n'enflammera pas la coque de l'équipement électrique de l'environnement explosif externe formé par un ou plusieurs gaz ou vapeurs à travers des joints ou des trous sur la coque.
Le niveau antidéflagrant de l'actionneur électrique de la série antidéflagrante est : ExdII BT4Gb
Ex - Identification antidéflagrante
B - La taille de l'explosion, qui détermine la taille (largeur et espace) de chaque joint coupe-feu de l'actionneur ;
Le groupe de température T4 - représente la température de surface autorisée de l'actionneur est de 135 degrés
Gb - Norme de niveau de protection
Pourquoi une explosion se produit-elle ?
Une explosion se produit lorsqu'une substance passe soudainement d'un état à un autre par des changements physiques ou chimiques, libérant ainsi d'énormes quantités d'énergie. L'énergie libérée à un rythme rapide provoquera un impact violent et des dommages aux objets environnants.
Trois conditions sont nécessaires à une explosion : un matériau explosif, de l'oxygène et une source d'inflammation. Objectivement, de nombreux sites industriels remplissent les conditions d'une explosion. Lorsque la concentration d'un matériau explosif et d'oxygène se situe dans la limite d'explosion, une explosion se produit s'il existe une source d'explosion.
Pour éviter les explosions, il faut tenir compte des trois conditions nécessaires ci-dessus. Si nous limitons l'une des conditions nécessaires, nous limiterons les explosions.
Les équipements électriques sont également une source d'inflammation potentielle, qui peut provoquer une élévation de la température de surface, une décharge statique ou des étincelles provoquées par un courant instantané lorsque la machine fonctionne. Du point de vue de la conception, les équipements électriques antidéflagrants peuvent enfermer le mélange explosif enflammé dans une coque particulièrement solide et capable de résister à la pression d'explosion du mélange explosif interne et d'empêcher le mélange explosif de se propager à l'extérieur de la coque. Par conséquent, les équipements électriques antidéflagrants peuvent éviter de devenir une source d'inflammation potentielle.
Ce type d'actionneur électrique antidéflagrant peut résister à l'explosion interne du mélange inflammable qui est entré dans la coque sans être endommagé, et n'enflammera pas la coque de l'équipement électrique dans l'environnement explosif externe formé par un ou plusieurs gaz ou vapeurs à travers une surface de joint ou un trou sur la coque.
Applications
