Actionneur électrique
Actionneur électrique, également appelé actionneur électrique. C'est un dispositif d'entraînement qui peut fournir un mouvement linéaire ou rotatif. Il utilise une sorte d'énergie motrice et fonctionne sous une sorte de signal de commande.
Carte de contrôle logique CI2801
CI2801 est la carte de contrôle logique pour l'actionneur électrique Bernard, qui peut former différents systèmes de contrôle selon différentes applications. Le circuit de commande est équipé d'une correction de phase automatique et d'un manque de fonctions de surveillance de phase, qui peuvent fournir des alimentations cc 3V et 12V pour d'autres circuits supplémentaires. Le sens de rotation est facile à changer et le moteur a une fonction de retard de commutation (50 millisecondes). La carte de contrôle CI2701 dispose d'une fonction de contrôle à distance et d'une fonction d'arrêt d'urgence (ESD). L'état de fonctionnement de l'actionneur peut être transmis à distance via plusieurs ensembles de relais.
Mode de commande de fermeture de vanne : Dans la configuration standard, lorsque l'actionneur électrique ferme la vanne, le fin de course est utilisé pour déterminer s'il est en place. Le limiteur de couple dans le sens d'ouverture de la vanne fonctionnera pendant toute la course de l'actionneur. Les cartes de circuits imprimés couramment utilisées comprennent les cartes de commande logique, les cartes de commande de position, les manuels de terrain, etc., et les applications spéciales incluent également les cartes de commande de bus de terrain et le panneau de commande de temps, le panneau d'affichage numérique, etc.
1. carte de contrôle logique : modèle CI2801
2. carte de contrôle de position : le modèle est GAM-K
3. carte de contrôle du temps : la carte de contrôle du temps peut réduire la vitesse de fonctionnement de l'actionneur et est connectée à la carte principale. Grâce à deux potentiomètres, vous pouvez régler le temps d'arrêt et le temps de fonctionnement pendant le fonctionnement intermittent.
4. Communicateur de terrain (panneau de commande de terrain)
5. moteur de l'actionneur
6. potentiomètre.
INTELLI plus ®, CONTRÔLE INTELLIGENT & INTUITIF
Contrôles INTELLI plus ® est une solution de contrôle intégrée qui comprend une logique de contrôle ainsi que des contacteurs de puissance. Il assure le contrôle total de l'actionneur, y compris les rapports d'état, le traitement des défauts et les protections. Contrôles INTELLI plus ® est un contrôle intégré intuitif et intelligent qui offre des avantages clés aux utilisateurs finaux : · Paramètres non intrusifs · Interface intuitive avec écran LCD local et menu facile à utiliser · Informations précises avec des capteurs absolus · Sécurité accrue avec une auto constante -surveillance, ESD, test de course partielle (PST), indication d'alarmes, continuité de signalisation... Maintenance préventive : INTELLI plus ® surveille en permanence ses composants ainsi que l'état de l'actionneur et mesure certains paramètres importants de la vanne. Il fournit aux utilisateurs de nombreuses informations pour faciliter le diagnostic du système, faciliter la planification de la maintenance préventive de leurs vannes et maximiser la disponibilité du processus en réduisant les temps d'arrêt pour maintenance. INTELLI plus ® surveille en permanence le couple requis nécessaire pour faire fonctionner la vanne, en mémorisant ces valeurs de couple générées lors des dernières opérations d'ouverture et de fermeture. Communication par bus de terrain avec protocoles de communication ouverts (Profibus DP, Modbus ou Foundation Fieldbus) Communication infrarouge/Bluetooth avec PC et tablette via le logiciel INTELLISOFT pour collecter des données, effectuer des réglages/configuration...)
Modèle

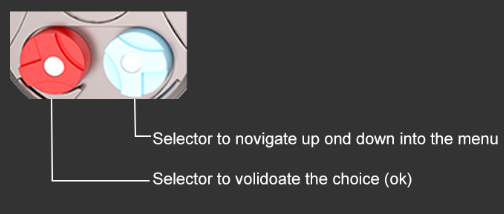

Menu convivial
LANGUE : pour changer la longueur de l'affichage (9 longueurs disponibles)
CHECK : pour vérifier tous les paramètres et la configuration de l'actionneur (activité, alarmes, commandes, fiche couple.dota, position, positionneur, signalisation, minuterie, bus de terrain)
SET UP : pour mettre en place l'octuateur sur la vanne (mode de fermeture, sens de fermeture, réglage de position)
CHANGE : pour modifier la configuration de l'actionneur (activité, commandes, couple, doto sheet, position, positionneur, signalisation, timer, bus de terrain)
EXIT SETUP : pour quitter la configuration de l'octuateur
